انواع فیوز مورد استفاده در نیروگاه های برق خورشیدی

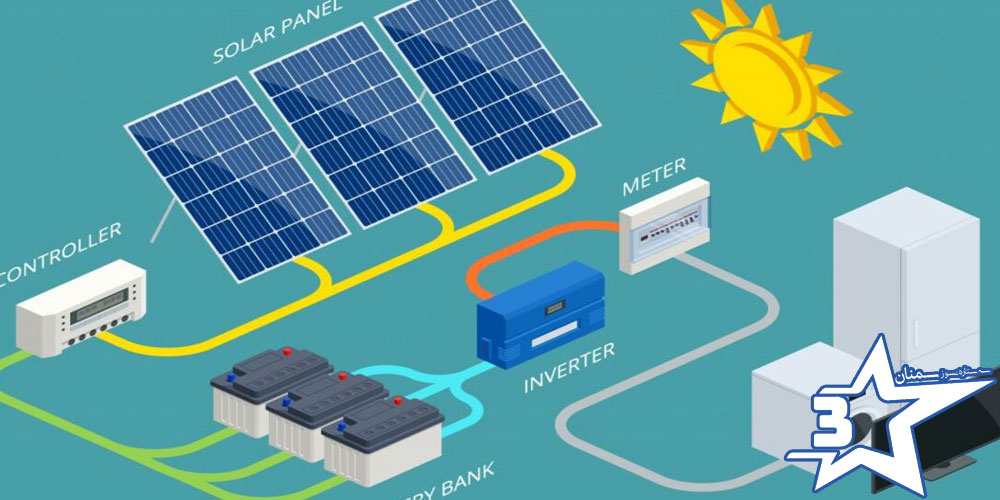

با رشد روز افزون استفاده از انرژی های تجدیدپذیر، نیروگاه های برق خورشیدی به عنوان یکی از مهم ترین منابع تولید برق پاک در دنیا شناخته می شوند. این نیروگاه ها با استفاده از پنل های خورشیدی، انرژی خورشید را به برق تبدیل می کنند و به شبکه یا مصرف کنندگان خانگی و صنعتی انتقال می دهند. همانند هر سیستم الکتریکی دیگر، حفاظت از تجهیزات و مدارهای خورشیدی در برابر اضافه جریان یا اتصال کوتاه امری ضروری است. فیوزها به عنوان یکی از ساده ترین و در عین حال مؤثرترین وسایل حفاظتی در سیستم های خورشیدی نقش کلیدی ایفا می کنند. در این مطلب به بررسی انواع فیوزهای مورد استفاده در نیروگاه های برق خورشیدی، کاربرد و مزایای آن ها می پردازیم.

اهمیت استفاده از فیوز در سیستم های خورشیدی

در سیستم های خورشیدی، جریان های بالا، نوسانات ولتاژ، اتصال کوتاه و افزایش حرارت می توانند آسیب های جدی به تجهیزات الکترونیکی وارد کنند. فیوزها با تشخیص سریع این شرایط غیرعادی، مدار را قطع کرده و از آسیب رسیدن به سایر تجهیزات جلوگیری می کنند. استفاده از فیوز مناسب نه تنها امنیت سیستم را تضمین می کند، بلکه طول عمر تجهیزات را نیز افزایش می دهد.

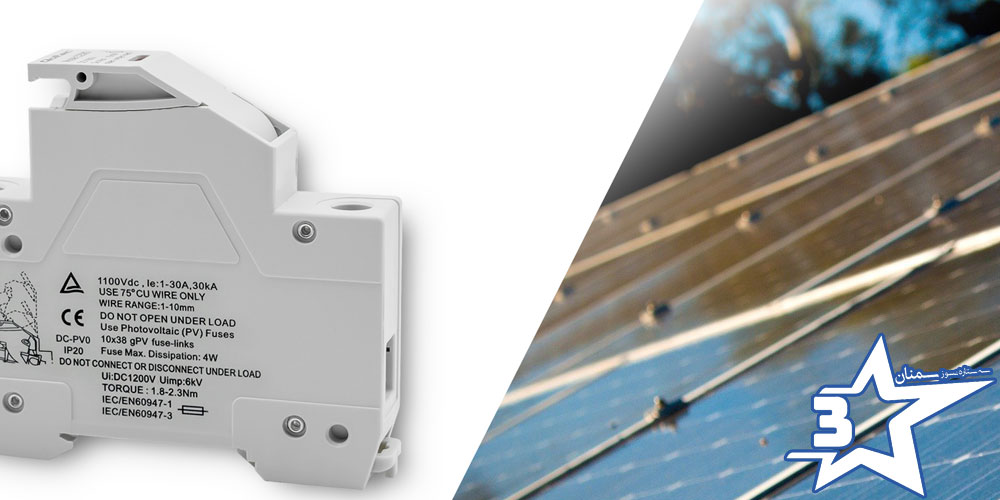

فیوزهای DC در سیستم های خورشیدی

در سیستم های خورشیدی، جریان مستقیم (DC) نقش اصلی را دارد، به ویژه در بخش هایی مانند خروجی پنل ها و ورودی اینورترها. فیوزهای DC برای این کاربرد طراحی شدند تا بتوانند در ولتاژهای بالا و جریان مستقیم عملکرد مطلوبی داشته باشند. ویژگی های فیوزهای DC عبارتند از:

• مناسب برای ولتاژهای ۱۰۰ تا ۱۰۰۰ ولت DC
• دارای زمان پاسخ دهی سریع
• مقاومت بالا در برابر حرارت
• مناسب برای محافظت از پنل ها، باتری ها و اینورترها

فیوزهای DC باید به گونه ای انتخاب شوند که تحمل ولتاژهای بالای ناشی از تابش شدید خورشید و جریان های ناگهانی را داشته باشند.

فیوزهای AC در بخش توزیع نیروگاه خورشیدی

بخشی از انرژی تولیدی نیروگاه خورشیدی به برق متناوب (AC) تبدیل می شود و به شبکه یا تجهیزات مصرفی منتقل می شود. در این بخش، از فیوزهای AC استفاده می شود که برای قطع جریان متناوب طراحی شدند. این فیوزها معمولاً در خروجی اینورترها یا در تابلوهای توزیع استفاده می شوند. ویژگی های فیوز AC شامل موارد زیر است:

• طراحی شده برای ولتاژهای ۲۲۰ تا ۴۰۰ ولت AC
• مقاومت مکانیکی و حرارتی مناسب
• قابلیت نصب آسان در تابلوهای برق
• حفاظت مؤثر از کابل ها و تجهیزات الکتریکی

فیوزهای AC باید متناسب با توان اینورتر و میزان بار مصرفی انتخاب شوند.

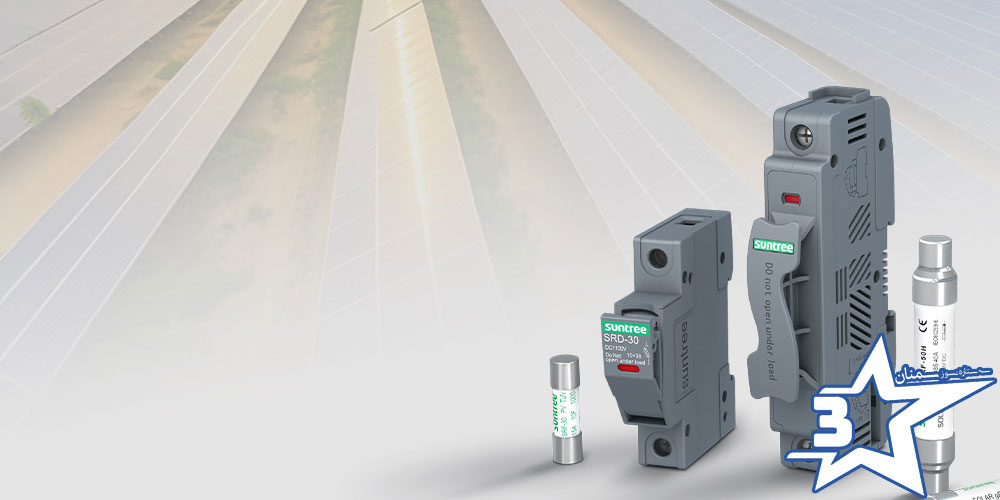

فیوزهای کارتریجی (Cartridge Fuse)

فیوزهای کارتریجی یکی از رایج ترین انواع فیوز در سیستم های خورشیدی هستند. این فیوزها به شکل استوانه ای و با بدنه سرامیکی یا شیشه ای طراحی شدند. در سیستم های خورشیدی، نوع DC این فیوزها بیشتر کاربرد دارد. مزایای فیوزهای کارتریجی عبارتند از:

• توانایی قطع سریع مدار در برابر اضافه جریان
• قابلیت استفاده در مدارهای ولتاژ بالا
• نصب ساده و امکان تعویض آسان
• مقاومت بالا در برابر شوک حرارتی

فیوزهای کارتریجی در پنل های خورشیدی، جعبه ترکیب (Combiner Box) و همچنین در مدار باتری ها استفاده می شوند.

فیوزهای NH یا فیوز چاقویی

این نوع فیوز بیشتر در نیروگاه های خورشیدی بزرگ یا در تابلوهای برق صنعتی استفاده می شود. فیوز NH (Knife Type) دارای قدرت قطع بالا و ظرفیت جریان زیاد است. کاربرد این نوع فیوز در بخش های حساس نیروگاه مانند خروجی اینورترهای توان بالا یا تابلوهای اصلی توزیع دیده می شود.

مزایای فیوز NH شامل موارد زیر است:

• تحمل جریان های بالا تا چند صد آمپر
• ساختار مقاوم و مستحکم
• مناسب برای قطع سریع در صورت بروز اتصال کوتاه
• تعویض سریع توسط اپراتور فنی

این فیوزها برای استفاده در سیستم های خورشیدی با توان بالا و صنعتی ایده آل هستند.

فیوزهای مینیاتوری DC (MCB)

هر چند کلید مینیاتوری معمولاً به عنوان یک بریکر شناخته می شود، اما در برخی منابع به فیوزهای مینیاتوری نیز اطلاق می شود. MCB های DC در تابلوهای برق خورشیدی استفاده می شوند و قابلیت قطع مدار در برابر جریان های اضافی را دارند. MCB ها بیشتر برای حفاظت خط و تجهیزات کوچک مورد استفاده قرار می گیرند و قابلیت روشن و خاموش شدن دستی نیز دارند.

انتخاب فیوز مناسب برای نیروگاه خورشیدی

انتخاب فیوز مناسب برای نیروگاه خورشیدی به چندین عامل بستگی دارد:

1. نوع جریان (DC یا AC): در ورودی اینورتر یا در پنل ها از DC و در خروجی اینورتر از AC استفاده می شود.
2. مقدار جریان و ولتاژ: فیوز باید متناسب با سطح جریان اسمی و ولتاژ کار انتخاب شود.
3. زمان پاسخ دهی: برخی فیوزها برای قطع سریع طراحی شدند و برخی دیگر تحمل جریان های لحظه ای را دارند.
4. محل نصب: انتخاب فیوز باید با توجه به موقعیت نصب (داخل پنل، در فضای باز یا در تابلو) صورت گیرد.
5. استانداردها و کیفیت ساخت: استفاده از برندهای معتبر و دارای تاییدیه های بین المللی اهمیت ویژه ای دارد.

نگهداری و تعویض فیوزها

یکی از نکات مهم در بهره برداری از نیروگاه های خورشیدی، بررسی منظم سلامت فیوزها است. فیوز سوخته شده باید به سرعت تعویض شود و دلیل سوختن آن توسط متخصص بررسی شود. استفاده از فیوزهای استاندارد و مقاوم، تعویض به موقع و رعایت دستورالعمل های سازنده، باعث افزایش عمر سیستم و کاهش خطرات احتمالی می شود.

سخن پایانی

در طراحی و بهره برداری از نیروگاه های خورشیدی، استفاده از تجهیزات حفاظتی از جمله فیوزهای استاندارد و مناسب از اهمیت بالایی برخوردار است. انتخاب صحیح فیوزهای DC و AC و نصب اصولی آن ها، نقش مؤثری در حفاظت از تجهیزات و کاهش هزینه های تعمیر و نگهداری ایفا می کند. برندهای معتبر تولیدکننده تجهیزات الکتریکی نیز سهم مهمی در تأمین فیوزهای باکیفیت دارند. در این میان، شرکت سه ستاره نسوز سمنان با تولید انواع فیوزهای صنعتی و خانگی مطابق با استانداردهای روز دنیا، توانسته است سهم بزرگی در تأمین نیاز بازار برق کشور، به ویژه در حوزه انرژی های تجدیدپذیر ایفا کند. انتخاب تجهیزات تولیدی این برند، گامی مطمئن در جهت امنیت و پایداری سیستم های خورشیدی خواهد بود.
