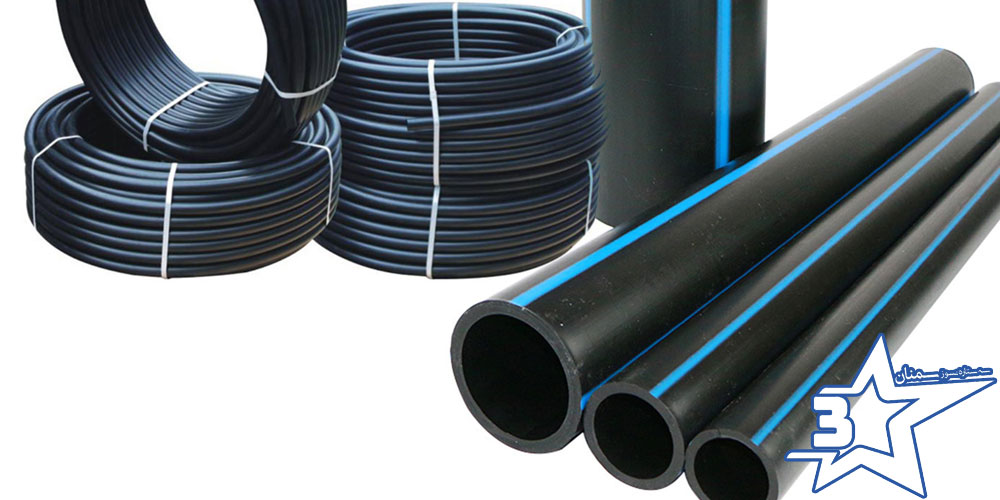

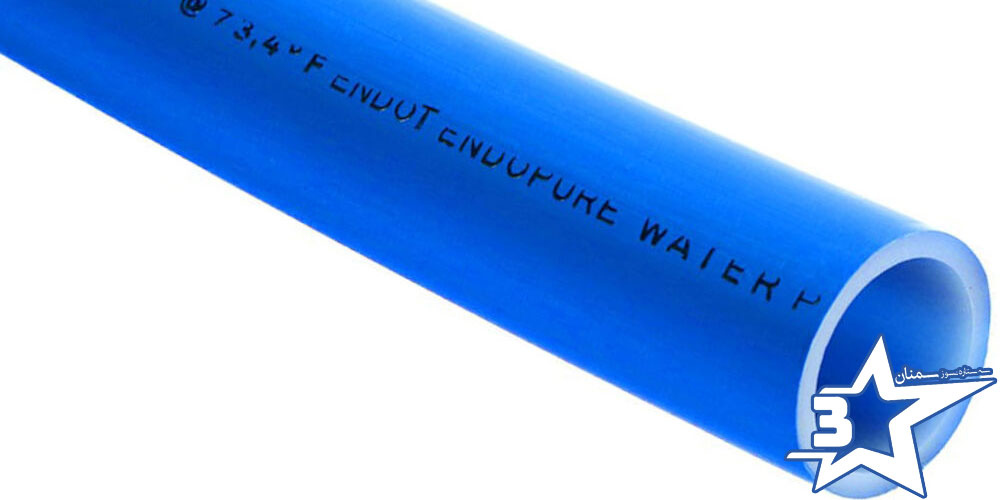

مفهوم Sdr لوله پلی اتیلن چیست؟

اشتراک گذاری مقاله

لوله های پلی اتیلن یکی از پرکاربردترین انواع لوله ها در صنایع مختلف از جمله آبرسانی، فاضلاب، کشاورزی و حتی پروژه های گازرسانی هستند. ویژگی های منحصربه فرد این لوله ها مانند مقاومت بالا در برابر خوردگی، سبکی، انعطاف پذیری و طول عمر زیاد باعث شده است جایگزین مناسبی برای لوله های فلزی و بتنی قدیمی باشند. اما هنگام انتخاب لوله پلی اتیلن، مفهومی به نام Sdr بسیار اهمیت دارد. شاید بارها شنیده باشید که لوله ای با Sdr 11 یا Sdr 17 معرفی می شود، اما این عدد دقیقاً به چه معنا است و چه نقشی در انتخاب لوله دارد؟ در این مقاله به زبان ساده و کاربردی به بررسی کامل مفهوم Sdr لوله پلی اتیلن می پردازیم.

Sdr لوله پلی اتیلن چیست؟

واژه Sdr مخفف عبارت Standard Dimension Ratio به معنای “نسبت ابعاد استاندارد” است. این شاخص عددی، نسبت قطر خارجی لوله به ضخامت جداره آن را نشان می دهد. در واقع Sdr یک معیار مهندسی است که بیان می کند دیواره لوله چه میزان در برابر فشار داخلی مقاوم است.

فرمول کلی Sdr به صورت زیر بیان می شود:

Sdr = D / e

که در آن:

D = قطر خارجی لوله
e = ضخامت دیواره لوله

به طور خلاصه هر چه مقدار Sdr کوچکتر باشد، ضخامت دیواره لوله بیشتر است و در نتیجه لوله توان تحمل فشار بالاتری را دارد. برعکس، هر چه عدد Sdr بزرگتر باشد، ضخامت دیواره کمتر شده و لوله برای فشارهای پایین مناسب خواهد بود.

اهمیت Sdr در انتخاب لوله

در پروژه های آبرسانی، فاضلاب یا انتقال گاز، فشار سیال داخل لوله نقش تعیین کننده ای دارد. اگر لوله ای با ضخامت دیواره کم برای فشار زیاد انتخاب شود، احتمال ترک خوردگی و شکست آن بالا می رود. از سوی دیگر، انتخاب لوله ای با دیواره بسیار ضخیم برای فشار کم نیز هزینه های اضافی در پی خواهد داشت. بنابراین دانستن مفهوم Sdr به مهندسان و مصرف کنندگان کمک می کند تا لوله ای مناسب با فشار کاری پروژه خود انتخاب کنند.

دسته بندی لوله های پلی اتیلن بر اساس Sdr

لوله های پلی اتیلن معمولاً در رده های مختلف Sdr تولید می شوند که هر کدام متناسب با شرایط خاصی کاربرد دارند. برخی از رایج ترین مقادیر Sdr عبارتند از:

Sdr 11: دارای دیواره ضخیم و مقاومت بالا در برابر فشار. مناسب برای پروژه های انتقال گاز و آب با فشار زیاد.
Sdr 13.6: کمی سبک تر از Sdr 11 اما همچنان مقاوم. کاربرد در آبرسانی شهری و صنعتی.
Sdr 17: ضخامت دیواره کمتر و مناسب برای فشارهای متوسط. پرکاربرد در آبیاری و انتقال آب کشاورزی.
Sdr 21 و بالاتر: دیواره نازک تر و عمدتاً مناسب برای فشارهای پایین مانند سیستم های فاضلاب ثقلی.

ارتباط Sdr با فشار اسمی (PN)

در کنار شاخص Sdr معمولاً عدد دیگری با نام PN یا فشار اسمی مطرح می شود. PN نشان می دهد لوله در شرایط استاندارد چه میزان فشار را می تواند تحمل کند. رابطه بین Sdr و PN معکوس است؛ یعنی هر چه Sdr کاهش یابد، PN افزایش پیدا می کند. به عنوان مثال:

لوله با Sdr 11 معمولاً دارای PN 16 یا بیشتر است.
لوله با Sdr 17 دارای PN 10 است.
لوله با Sdr 21 دارای PN 6 یا کمتر است.

بنابراین هنگام انتخاب لوله باید هم به Sdr و هم به PN توجه شود تا لوله دقیقا متناسب با فشار کاری سیستم انتخاب شود.

مزایای شناخت Sdr در پروژه ها

آگاهی از مفهوم Sdr و استفاده صحیح از آن مزایای زیادی برای پروژه ها به همراه دارد، از جمله:

افزایش ایمنی سیستم: با انتخاب لوله متناسب با فشار کاری، احتمال ترکیدگی یا نشتی به حداقل می رسد.
کاهش هزینه ها: انتخاب درست لوله از صرف هزینه اضافی برای خرید لوله های ضخیم و سنگین جلوگیری می کند.
افزایش عمر مفید: لوله ای که متناسب با فشار طراحی شده باشد، سال ها بدون مشکل کار خواهد کرد.
استانداردسازی پروژه: با توجه به اینکه Sdr یک شاخص بین المللی است، استفاده از آن باعث می شود پروژه ها مطابق با استانداردهای جهانی اجرا شوند.

عوامل موثر بر انتخاب Sdr مناسب

برای تعیین اینکه کدام Sdr مناسب پروژه است، باید چند عامل کلیدی را در نظر گرفت:

نوع سیال: آب، فاضلاب یا گاز هر کدام فشار و شرایط خاص خود را دارند.
فشار کاری سیستم: عدد دقیق فشار کاری باید با PN و Sdr هماهنگ باشد.
شرایط محیطی: دمای محیط و خاک اطراف لوله می تواند بر عملکرد لوله تاثیر بگذارد.
هزینه های پروژه: انتخاب لوله ای با دیواره بیش از حد ضخیم اگرچه ایمن است، اما ممکن است اقتصادی نباشد.

سخن پایانی

مفهوم Sdr در لوله های پلی اتیلن یکی از مهم ترین شاخص هایی است که تعیین می کند لوله چه میزان فشار را می تواند تحمل کند. این شاخص با مقایسه قطر خارجی لوله به ضخامت جداره آن محاسبه می شود و نقش اساسی در انتخاب صحیح لوله برای پروژه های مختلف دارد. هر چه عدد Sdr کمتر باشد، ضخامت دیواره بیشتر و مقاومت در برابر فشار بالاتر است.

شرکت سه ستاره نسوز سمنان به عنوان یکی از تامین کنندگان معتبر محصولات پلیمری، همواره تلاش کرده است با ارائه لوله های باکیفیت و مطابق استاندارد، نیاز صنایع مختلف را برطرف کند. انتخاب لوله مناسب با Sdr درست، تضمین کننده دوام و عملکرد طولانی مدت پروژه های شما خواهد بود.
