فرض کنید لوله‌کشی برق یک ساختمان را به پایان رسانده‌اید و حالا نوبت عبور سیم‌ها رسیده است. فنر سیم‌کشی به‌راحتی از مسیر مستقیم عبور می‌کند، اما ناگهان در محل زانویی گیر می‌افتد. در قسمت دیگری از ساختمان نیز بوشن اتصال دو لوله به‌اندازه کافی محکم نیست و هنگام کشیدن سیم، یکی از شاخه‌ها جابه‌جا می‌شود. چنین مشکلاتی همیشه به کیفیت لوله مربوط نیستند؛ گاهی انتخاب نادرست اتصالات، دلیل اصلی آن‌هاست.

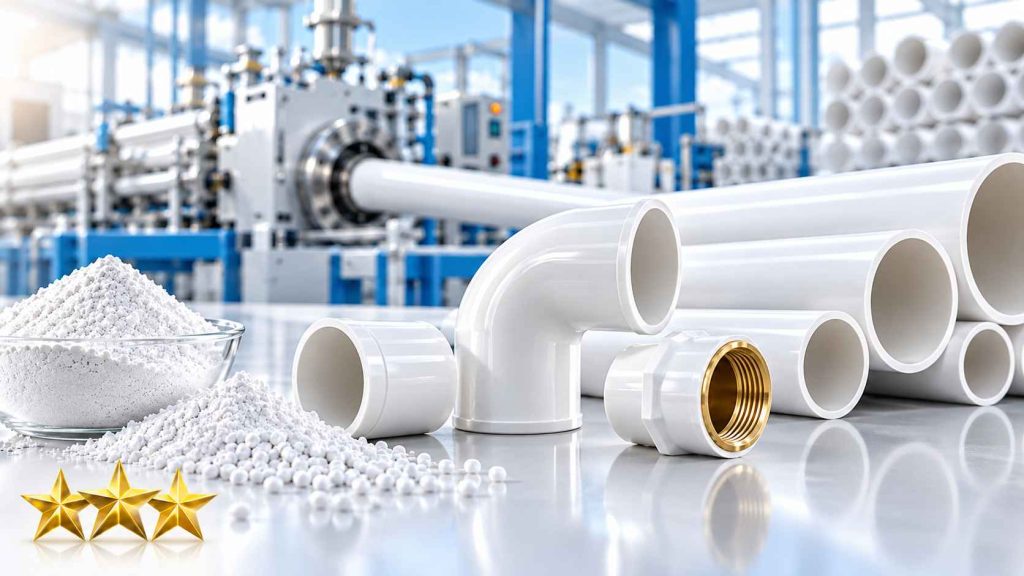

اتصالات لوله خم سرد قطعاتی هستند که برای اتصال شاخه‌های لوله برق، تغییر جهت مسیر سیم‌کشی و ایجاد ارتباط مناسب میان لوله و جعبه‌های برق استفاده می‌شوند. بوشن، زانویی و براس‌بوش از شناخته‌شده‌ترین نام‌ها در این گروه هستند؛ بااین‌حال، کاربرد و ساختار آن‌ها یکسان نیست.
انتخاب صحیح این قطعات فقط به تطبیق ظاهری اندازه‌ها محدود نمی‌شود. قطر داخلی اتصال، جنس بدنه، نوع محل نصب، شعاع تغییر مسیر و حتی نحوه اتصال لوله به قوطی کلید و پریز هم اهمیت دارند.
در این راهنما از سه ستاره نسوز سمنان، انواع اتصالات لوله برق PVC و UPVC را بررسی می‌کنیم، تفاوت بوشن، زانویی و براس‌بوش را توضیح می‌دهیم و نشان می‌دهیم چگونه با انتخاب سایز مناسب، از مشکلات متداول نصب و سیم‌کشی جلوگیری کنید.
اتصالات لوله خم سرد چیست و چه کاربردی در برق‌کشی ساختمان دارد؟
لوله خم سرد UPVC یکی از انواع لوله‌های محافظ سیم و کابل است که در شرایط مناسب، بدون نیاز به حرارت و با ابزار خم‌کاری سازگار تغییر شکل می‌دهد. اما حتی در پروژه‌هایی که بیشتر تغییر مسیرها با خم‌کردن خود لوله ایجاد می‌شوند، استفاده از اتصالات در بعضی نقاط ضروری است.برای مثال، اگر طول مسیر بیشتر از طول یک شاخه لوله باشد، باید دو شاخه را به روشی مناسب به یکدیگر متصل کرد. همچنین در محل ورود لوله به جعبه تقسیم، قوطی کلید و پریز یا برخی تجهیزات الکتریکی، ممکن است به رابط مخصوص نیاز باشد.
اتصالات لوله برق را می‌توان بر اساس وظیفه آن‌ها به سه گروه اصلی تقسیم کرد:
- اتصالات مستقیم: مانند بوشن که دو شاخه لوله را در یک امتداد به یکدیگر متصل می‌کند.
- اتصالات تغییر مسیر: مانند زانویی که برای ایجاد زاویه و هدایت مسیر لوله استفاده می‌شود.
- اتصالات انتهایی و ورودی جعبه: مانند رابط‌های مخصوص قوطی برق و برخی انواع براس‌بوش که برای اتصال یا محافظت از محل ورود لوله کاربرد دارند.
نکته مهم این است که همه اتصالات موجود در بازار برای تمام انواع لوله مناسب نیستند. اتصالات لوله فولادی رزوه‌ای، لوله PVC برق و لوله‌های UPVC مخصوص انتقال سیالات ممکن است از نظر ظاهر مشابه باشند، اما روش نصب و مشخصات فنی متفاوتی داشته باشند.
چرا انتخاب اتصالات مناسب لوله برق UPVC اهمیت دارد؟
انتخاب اتصال نامناسب می‌تواند کیفیت مسیر سیم‌کشی را از چند جهت تحت تأثیر قرار دهد. اگر اتصال بیش از حد گشاد باشد، احتمال جداشدن شاخه‌های لوله هنگام اجرا یا کشیدن سیم افزایش پیدا می‌کند. اگر دهانه بیش از حد تنگ باشد، ممکن است نصب به فشار زیادی نیاز داشته باشد و به بدنه لوله یا اتصال آسیب برسد.
از طرف دیگر، وجود پلیسه، لبه تیز یا تغییر ناگهانی قطر داخلی در محل اتصال می‌تواند حرکت سیم و کابل را دشوار کند. این موضوع به‌خصوص در مسیرهای طولانی یا دارای چند خم اهمیت بیشتری دارد.
اتصال مناسب باید با سیستم لوله‌کشی سازگار باشد، استحکام موردنیاز مسیر را تأمین کند و مانع عبور ایمن سیم‌ها نشود. در نتیجه، معیار انتخاب فقط قیمت یا یکسان بودن شماره سایز نیست؛ کیفیت اتصال و سازگاری فنی آن با لوله نیز باید بررسی شود.
بوشن لوله خم سرد چیست و چه انواعی دارد؟
بوشن لوله برق، قطعه‌ای رابط است که معمولاً برای اتصال دو شاخه لوله در یک مسیر مستقیم استفاده می‌شود. بوشن‌های مناسب لوله‌های غیرفلزی اغلب ساختاری استوانه‌ای دارند و دو انتهای لوله در قسمت‌های طراحی‌شده آن قرار می‌گیرند.
برای مثال، تصور کنید برای اجرای یک مسیر هشت‌متری از لوله‌هایی با طول شاخه شش متر استفاده می‌کنید. در این شرایط، با رعایت نقشه و دستورالعمل نصب، می‌توان دو شاخه لوله را با یک بوشن سازگار به یکدیگر متصل کرد.البته بوشن مورد استفاده برای لوله برق UPVC با بوشن رزوه‌ای لوله فولادی تفاوت دارد. در سیستم‌های فلزی، اتصال ممکن است بر پایه رزوه انجام شود؛ اما در سیستم‌های غیرفلزی، نوع اتصال به طراحی محصول وابسته است و می‌تواند سوکتی یا مبتنی بر روش اتصال تأییدشده سازنده باشد.
بوشن PVC چگونه دو شاخه لوله برق را به هم متصل می‌کند؟
در بوشن‌های سوکتی، دو سر لوله از طرفین وارد اتصال می‌شوند تا مسیر عبور سیم در امتداد مشخصی ادامه پیدا کند. شکل داخلی بوشن و میزان ورود هر شاخه باید به‌گونه‌ای باشد که اتصال استحکام لازم را داشته باشد و اختلاف نامناسبی در محل اتصال ایجاد نشود.
برای نصب صحیح، ابتدا باید دو سر لوله صاف و بدون شکستگی باشند. اگر لوله با اره یا ابزار برش بریده شده، لازم است پلیسه‌های داخلی و خارجی آن برطرف شوند. سپس باید تناسب قطر لوله و بوشن بررسی شود.در مدل‌هایی که استفاده از چسب مخصوص مجاز است، نوع چسب، نحوه آماده‌سازی سطوح و زمان تثبیت باید مطابق دستورالعمل سازنده باشد. استفاده خودسرانه از چسب‌های متفرقه یا گرم‌کردن اتصال برای جااندازی، روش مطمئنی نیست.در پایان، اتصال باید از نظر هم‌راستایی، استحکام و صاف بودن مسیر داخلی کنترل شود.
تفاوت بوشن کوتاه و بلند لوله برق چیست؟
بوشن‌ها ممکن است از نظر طول بدنه و میزان درگیری با لوله تفاوت داشته باشند. در بازار، گاهی از عنوان‌های بوشن کوتاه و بلند برای تفکیک این محصولات استفاده می‌شود؛ هرچند این نام‌گذاری لزوماً در تمام کاتالوگ‌ها یکسان نیست.بوشن بلندتر معمولاً فضای بیشتری برای قرارگیری دو سر لوله فراهم می‌کند، اما بلند بودن به‌تنهایی به معنی استحکام یا کیفیت بالاتر نیست. ضخامت بدنه، جنس، قطر داخلی، طراحی سوکت و روش اتصال هم در عملکرد آن تأثیر دارند.
برای انتخاب میان این مدل‌ها، باید فضای نصب، نوع لوله و مشخصات اتصال بررسی شود. اگر دو شاخه در امتداد صحیح قرار نگیرند، حتی استفاده از بوشن بلند نیز نمی‌تواند مشکل اجرای نادرست مسیر را برطرف کند.
نکات مهم در انتخاب و نصب بوشن لوله خم سرد
هنگام خرید بوشن، بهتر است یک نمونه از لوله پروژه را همراه داشته باشید یا مشخصات دقیق آن را با کاتالوگ اتصال مقایسه کنید. صرف اینکه روی دو محصول عدد ۲۵ نوشته شده، الزاماً سازگاری کامل آن‌ها را ثابت نمی‌کند.
از طرف دیگر، استفاده از بوشن نباید باعث ایجاد برآمدگی یا مانع در مسیر داخلی سیم شود. اگر پس از نصب، فنر سیم‌کشی در محل اتصال گیر می‌کند، باید علت آن بررسی شود؛ زیرا ممکن است بوشن نامتناسب، بد جاافتادن لوله یا پلیسه داخلی عامل مشکل باشد.همچنین توجه کنید که بوشن معمولی نقطه دسترسی برای سیم‌کشی محسوب نمی‌شود. اگر مسیر به جعبه کشش نیاز داشته باشد، اضافه‌کردن بوشن نمی‌تواند جایگزین آن شود.
زانویی لوله خم سرد چیست و چه کاربردی دارد؟
زانویی یکی دیگر از اتصالات پرکاربرد لوله برق است که برای تغییر جهت مسیر استفاده می‌شود. در مسیرهایی که لوله باید از دیوار به سقف منتقل شود یا در گوشه‌ای تغییر جهت دهد، زانویی می‌تواند یک راهکار اجرایی باشد.
زانویی لوله برق معمولاً دارای دو دهانه برای اتصال به لوله‌های ورودی و خروجی است. زاویه آن در بسیاری از محصولات ۹۰ درجه است، اما بسته به نوع سیستم، مدل‌هایی با زوایای دیگر نیز وجود دارند.
یکی از تفاوت‌های مهم زانویی‌ها، شعاع انحنای آن‌هاست. زانویی با شعاع کوتاه‌تر ممکن است فضای نصب کمتری اشغال کند، اما برای عبور بعضی سیم‌ها و کابل‌ها محدودیت بیشتری ایجاد می‌کند. بنابراین هنگام انتخاب باید علاوه بر زاویه ظاهری، مسیر داخلی اتصال نیز بررسی شود.
انواع زانویی لوله برق؛ کوتاه، بلند و عصایی
زانویی‌های مورد استفاده در سیستم‌های لوله برق از نظر شکل و ابعاد متنوع هستند.
زانویی کوتاه معمولاً برای ایجاد تغییر جهت در فضای محدود طراحی می‌شود. این مدل در بعضی پروژه‌های ساختمانی کاربرد دارد، اما مناسب بودن آن به تعداد سیم‌ها، قطر کابل و الزامات مربوط به شعاع خم بستگی دارد.
زانویی بلند یا دوردار دارای مسیر انحنای بازتری است. شعاع بزرگ‌تر، در شرایط مشابه، می‌تواند عبور سیم و کابل را آسان‌تر کند و فشار ناشی از تغییر مسیر را کاهش دهد.زانویی عصایی نیز از مدل‌های شناخته‌شده بازار است که شکل خاص آن برای برخی مسیرهای ورود و خروج لوله کاربرد دارد. بااین‌حال، تمام زانویی‌های عصایی از نظر شعاع خم یا ابعاد یکسان نیستند و باید مشخصات مدل انتخابی بررسی شود.برای انتخاب مناسب، بهتر است ابتدا مسیر سیم‌کشی و نوع کابل مشخص شود و سپس شکل و شعاع زانویی تعیین گردد.
زانویی ۹۰ درجه لوله برق چه زمانی استفاده می‌شود؟
زانویی ۹۰ درجه زمانی کاربرد دارد که مسیر لوله باید یک تغییر جهت قائم ایجاد کند. برای مثال، ممکن است مسیر افقی سقف به سمت پایین دیوار هدایت شود یا لوله از یک سطح به سطح عمود بر آن تغییر جهت دهد.بااین‌حال، وجود زاویه ۹۰ درجه به معنی مناسب بودن هر زانویی برای هر مسیر نیست. در بعضی شرایط، زاویه موردنیاز را می‌توان با خم‌کردن خود لوله ایجاد کرد و در شرایط دیگر، استفاده از اتصال آماده مناسب‌تر است.
اگر مسیر دارای چند زانویی باشد، مجموع زاویه خم‌ها باید بر اساس مقررات قابل‌اعمال پروژه کنترل شود. تعداد زیاد تغییر مسیر، به‌خصوص در کنار قطر داخلی محدود، ممکن است عبور سیم را دشوار کند.
برای توضیح بیشتر این موضوع می‌توانید مقاله تعداد خم مجاز لوله برق و قانون ۳۶۰ درجه را مطالعه کنید. توجه داشته باشید که ضابطه ۳۶۰ درجه در برخی سیستم‌های کاندوئیت بر اساس NEC مطرح می‌شود و نباید بدون بررسی، جایگزین مقررات ملی ایران یا نقشه مصوب پروژه شود.
زانویی آماده بهتر است یا خم کردن لوله خم سرد با فنر؟
یکی از ویژگی‌های مهم لوله خم سرد، امکان ایجاد خم بدون حرارت با استفاده از ابزار مناسب است. به همین دلیل، همیشه لازم نیست برای هر تغییر مسیر از زانویی آماده استفاده شود.
وقتی لوله با فنر مناسب خم می‌شود، مسیر می‌تواند بدون ایجاد اتصال جداگانه ادامه پیدا کند. این روش در صورت اجرای صحیح، تعداد نقاط اتصال را کاهش می‌دهد. همچنین به مجری اجازه می‌دهد در محدوده مشخصات مجاز محصول، زاویه موردنیاز را متناسب با مسیر ایجاد کند.در مقابل، زانویی آماده زمانی کاربردی است که استفاده از قطعه با شکل و ابعاد مشخص، نصب را ساده‌تر کند یا شرایط پروژه استفاده از آن را توجیه کند.البته خم‌کاری نامناسب نیز مشکلات خود را دارد. اگر لوله هنگام خم‌شدن دوپهن شود، ترک بردارد یا قطر داخلی آن کاهش پیدا کند، باید وضعیت آن بررسی و در صورت لزوم بخش معیوب تعویض شود.
نتیجه: هیچ‌کدام از دو روش همیشه بهترین انتخاب نیستند. تصمیم نهایی باید بر اساس شعاع خم، فضای نصب، شرایط مسیر و مشخصات لوله گرفته شود.
براس‌بوش لوله برق چیست و چه کاربردی دارد؟
براس‌بوش یا براس‌بوشن یکی از اصطلاحاتی است که هنگام خرید اتصالات لوله برق زیاد شنیده می‌شود؛ اما این نام در بازار همیشه برای قطعاتی با ساختار یکسان استفاده نمی‌شود.در معنای تخصصی رایج، Brass Bush به یک قطعه برنجی مربوط می‌شود که در برخی سیستم‌های لوله برق فلزی، در محل اتصال لوله یا رابط رزوه‌ای به جعبه برق به کار می‌رود. این قطعه می‌تواند به محافظت از سیم در برابر لبه‌های ورودی کمک کند.از طرف دیگر، در بازار ایران بعضی رابط‌های پلاستیکی اتصال لوله PVC به قوطی برق نیز با نام براس‌بوش یا براس‌بوشن عرضه می‌شوند.بنابراین هنگام خرید باید علاوه بر نام محصول، شکل ظاهری، جنس، نوع اتصال و کاربرد آن را بررسی کنید.
کاربرد براس‌بوش در اتصال لوله برق به قوطی کلید و پریز
در محل ورود لوله به قوطی کلید و پریز، لازم است مسیر عبور سیم به شکل مناسبی به دهانه قوطی متصل شود. اگر قطعه ورودی نامتناسب باشد یا لبه آن به سیم فشار وارد کند، احتمال آسیب به روکش سیم افزایش پیدا می‌کند.
در بعضی سیستم‌های لوله PVC، از رابط‌های پلاستیکی مخصوص استفاده می‌شود که برای دهانه قوطی و قطر لوله طراحی شده‌اند. این رابط‌ها ممکن است در بازار با عنوان براس‌بوش پلاستیکی شناخته شوند.
برای نصب چنین قطعه‌ای، باید تناسب آن با هر دو بخش بررسی شود: از یک طرف باید با لوله سازگار باشد و از طرف دیگر در ورودی قوطی به‌درستی قرار گیرد.
توجه داشته باشید که نوع اتصال قوطی‌های مختلف یکسان نیست. بنابراین خرید براس‌بوش فقط بر اساس قطر لوله، بدون توجه به ساختار ورودی قوطی، ممکن است به انتخاب اشتباه منجر شود.
استفاده از براس‌بوش در جعبه تقسیم و تابلو برق
در جعبه تقسیم و تابلو برق نیز محل ورود لوله اهمیت دارد. این نقاط باید به‌گونه‌ای اجرا شوند که لوله از جای خود خارج نشود و سیم‌ها هنگام ورود و خروج از جعبه در معرض لبه‌های آسیب‌زننده قرار نگیرند.
در سیستم‌های لوله‌کشی فلزی رزوه‌ای، ممکن است از براس‌بوش برنجی به همراه قطعات مکمل مانند بوشن و مهره قفل‌کن استفاده شود. در برخی طراحی‌ها نیز براس‌بوش‌های مخصوص اتصال زمین وجود دارند؛ اما استفاده از قطعه برنجی معمولی به‌تنهایی تضمین‌کننده پیوستگی ارت نیست.
در سیستم لوله خم سرد UPVC، معمولاً باید رابط ورودی مخصوص لوله غیرفلزی و جعبه موردنظر انتخاب شود. بنابراین نباید تصور کرد که هر براس‌بوش برنجی مناسب اتصال مستقیم لوله UPVC به تابلو است.
تفاوت براس‌بوش پلاستیکی و برنجی چیست؟
مهم‌ترین تفاوت این دو گروه، فقط جنس بدنه نیست؛ بلکه ساختار و سیستم لوله‌کشی موردنظر نیز متفاوت است.
براس‌بوش برنجی در بسیاری از کاربردها دارای رزوه است و با سیستم‌های لوله برق فلزی یا رابط‌های رزوه‌ای سازگار طراحی می‌شود. در مقابل، رابط پلاستیکی ممکن است به شکل سوکتی یا قطعه مخصوص قوطی برق ساخته شده باشد.
از نظر انتخاب نیز باید به نوع اتصال توجه کرد. برای مثال، اگر لوله برق UPVC بدون رزوه دارید، نمی‌توان صرفاً به دلیل یکسان بودن قطر ظاهری، آن را مستقیماً به یک براس‌بوش رزوه‌ای متصل کرد.
در نتیجه، هنگام سفارش بهتر است به‌جای درخواست کلی «براس‌بوش سایز ۲۵»، مشخص کنید که محصول برای لوله برق PVC است یا سیستم فلزی، ورودی آن چگونه طراحی شده و قرار است به چه نوع قوطی یا جعبه‌ای متصل شود.
جدول مقایسه انواع اتصالات لوله خم سرد
برای انتخاب سریع‌تر اتصال موردنیاز، جدول زیر کاربرد سه گروه اصلی را نشان می‌دهد.
| نوع اتصال | وظیفه اصلی | محل استفاده | مهم‌ترین نکته انتخاب |
|---|---|---|---|
| بوشن PVC | اتصال مستقیم دو شاخه لوله | مسیرهای مستقیم لوله‌کشی | تناسب قطر و نوع اتصال |
| زانویی PVC | تغییر جهت مسیر لوله | گوشه‌ها و محل تغییر مسیر | شعاع خم و قطر داخلی |
| رابط یا براس‌بوش سازگار | اتصال یا محافظت از محل ورود لوله به جعبه | قوطی برق، جعبه تقسیم و تابلو | سازگاری با لوله و ورودی جعبه |
برای مثال، در مسیر لوله‌کشی یک واحد مسکونی ممکن است برای ادامه مسیر مستقیم از بوشن استفاده شود، در یک گوشه از زانویی مناسب کمک گرفته شود و در محل ورود لوله به قوطی برق نیز رابط مخصوص نصب گردد.
بااین‌حال، تعداد و نوع دقیق این قطعات باید با توجه به نقشه، روش اجرا و سیستم انتخابی تعیین شود. وجود هر سه نوع اتصال در تمام مسیرهای سیم‌کشی الزامی نیست.
راهنمای انتخاب سایز اتصالات لوله خم سرد UPVC
انتخاب سایز اتصالات یکی از مهم‌ترین مراحل خرید است؛ زیرا حتی یک اتصال باکیفیت نیز اگر با قطر لوله سازگار نباشد، عملکرد مطلوبی نخواهد داشت.لوله‌های خم سرد موجود در بازار در سایزهای مختلفی عرضه می‌شوند و در صفحات محصولات سه ستاره نسوز سمنان نیز سایزهایی مانند ۲۰، ۲۵، ۳۲ و ۴۰ معرفی شده‌اند.
بااین‌حال، هنگام خرید باید میان سایز اسمی، قطر خارجی واقعی لوله و اندازه داخلی اتصال تفاوت قائل شد. به‌ویژه زمانی که لوله و اتصال از دو تولیدکننده متفاوت انتخاب می‌شوند، کنترل مشخصات اهمیت بیشتری دارد.
جدول انتخاب بوشن و زانویی لوله برق سایز ۲۰، ۲۵، ۳۲ و ۴۰
| سایز اسمی لوله | بوشن موردنیاز | زانویی موردنیاز | نکته کنترل |
|---|---|---|---|
| ۲۰ | بوشن سازگار با لوله ۲۰ | زانویی سازگار با لوله ۲۰ | قطر سوکت و جاگیری |
| ۲۵ | بوشن سازگار با لوله ۲۵ | زانویی سازگار با لوله ۲۵ | قطر خارجی لوله |
| ۳۲ | بوشن سازگار با لوله ۳۲ | زانویی سازگار با لوله ۳۲ | قطر داخلی و شعاع خم |
| ۴۰ | بوشن سازگار با لوله ۴۰ | زانویی سازگار با لوله ۴۰ | ابعاد و موجودی محصول |
این جدول بر اساس نام‌گذاری اسمی تهیه شده است و جایگزین جدول ابعادی سازنده نیست. برای خرید نهایی باید مشخصات واقعی لوله و اتصال بررسی شوند.برای مثال، اگر در پروژه از لوله خم سرد سایز ۲۵ استفاده می‌کنید، ابتدا باید مشخصات همین لوله را بررسی و سپس بوشن و زانویی متناسب با آن را انتخاب کنید.همچنین اگر در بعضی مسیرها از لوله سایز ۳۲ و در مسیرهای دیگر از سایز ۲۵ استفاده می‌شود، لازم است فهرست اتصالات هر سایز جداگانه تهیه شود تا هنگام اجرا قطعات اشتباه جابه‌جا نشوند.
برای آشنایی دقیق‌تر با انتخاب قطر لوله، مطالعه مقاله نحوه انتخاب سایز لوله پی وی سی خم سرد پیشنهاد می‌شود.
تفاوت سایز اسمی، قطر خارجی و نمره PG در اتصالات لوله برق
یکی از مشکلات خرید اتصالات لوله برق، استفاده از نام‌گذاری‌های متفاوت در بازار است. برای مثال، ممکن است یک محصول با نام سایز ۲۰ عرضه شود، اما فروشنده در معرفی محصول از نمره دیگری نیز استفاده کند.
در بعضی فهرست‌های فروش، نام‌های رایج قدیمی مانند ۱۳، ۱۶، ۲۱ و ۲۹ در کنار سایزهای متداول لوله برق دیده می‌شوند. بااین‌حال، این اعداد نباید بدون مراجعه به مشخصات فنی، معادل دقیق سایزهای میلی‌متری یا رزوه‌های PG در نظر گرفته شوند.سایز اسمی نامی است که برای شناسایی محصول استفاده می‌شود. قطر خارجی اندازه واقعی سطح بیرونی لوله است و قطر داخلی به ضخامت دیواره نیز وابسته است.رزوه PG نیز یک شیوه نام‌گذاری رزوه است و نمی‌توان صرف شباهت شماره‌ها نتیجه گرفت که دو قطعه اتصال مکانیکی مناسبی دارند.بهترین روش این است که پیش از سفارش عمده، نقشه ابعادی محصول یا نمونه واقعی اتصال بررسی شود.
چگونه سایز براس‌بوش مناسب لوله برق را انتخاب کنیم؟
انتخاب براس‌بوش به نوع آن بستگی دارد. برای رابط‌های پلاستیکی مخصوص لوله PVC، باید سازگاری قطر لوله و ورودی قوطی کنترل شود.در مدل‌های برنجی رزوه‌ای نیز بررسی نوع رزوه، اندازه واقعی و سازگاری با قطعه مقابل ضروری است. استفاده از تبدیل یا رابط مخصوص، تنها زمانی قابل‌قبول است که سازنده آن را برای سیستم موردنظر پیش‌بینی کرده باشد.برای جلوگیری از خرید اشتباه، بهتر است چهار مشخصه در سفارش ذکر شود: نوع لوله، سایز و قطر واقعی، جنس رابط و نوع جعبه یا قوطی مقصد.در پروژه‌های بزرگ، آزمایش مونتاژ یک نمونه از لوله، رابط و قوطی قبل از سفارش تعداد زیاد می‌تواند بسیاری از مشکلات سازگاری را مشخص کند.
نکات مهم هنگام خرید اتصالات لوله خم سرد استاندارد
هنگام خرید اتصالات، توجه به قیمت پایین‌تر به‌تنهایی کافی نیست. قطعه‌ای که در زمان نصب ترک بخورد یا با لوله موردنظر سازگار نباشد، می‌تواند هزینه اجرای پروژه را افزایش دهد.اولین نکته، بررسی مشخصات فنی محصول است. نام سازنده، جنس اتصال، ابعاد و دستورالعمل نصب باید تا حد امکان مشخص باشند.همچنین اگر محصول با عنوان «نسوز» معرفی می‌شود، باید به ویژگی‌های واقعی آن توجه کنید. اصطلاح نسوز در بازار لوله برق گاهی برای محصولات مقاوم در برابر گسترش شعله به کار می‌رود، اما به معنی مقاومت نامحدود در برابر آتش نیست.
بررسی جنس و کیفیت بوشن، زانویی و براس‌بوش
برای ارزیابی اولیه کیفیت، ابتدا بدنه اتصال را از نظر ترک، شکستگی، تغییر شکل و یکنواختی بررسی کنید. دهانه بوشن یا زانویی نباید دارای لبه تیزی باشد که هنگام عبور سیم به عایق آن آسیب برساند.
در اتصالات پلاستیکی، یکنواختی قالب‌گیری و سازگاری ابعادی اهمیت دارد. قطعه نباید هنگام نصب معمولی دچار ترک شود یا برای جاگیری به فشار نامتعارف نیاز داشته باشد.
البته بررسی ظاهری به‌تنهایی برای اثبات استاندارد بودن محصول کافی نیست. ویژگی‌هایی مانند مقاومت مکانیکی، رفتار در برابر حرارت و الزامات مربوط به اشتعال باید بر اساس مدارک فنی و آزمون‌های مربوط بررسی شوند.برای مطالعه الزامات عمومی سیستم‌های لوله محافظ سیم و اتصالات آن‌ها می‌توانید به استاندارد بین‌المللی IEC 61386-1 مراجعه کنید.
آیا اتصالات لوله برق PVC با اتصالات UPVC یکسان هستند؟
PVC نام خانواده‌ای از مواد پلیمری است و UPVC به نوع سخت یا فاقد نرم‌کننده متداول آن اشاره دارد. در بازار ممکن است نام PVC برای طیف گسترده‌ای از محصولات لوله برق استفاده شود.بااین‌حال، شباهت جنس لوله و اتصال لزوماً به معنی سازگاری کامل آن‌ها نیست. طراحی اتصال، روش نصب، قطر و مشخصات مکانیکی باید با سیستم لوله‌کشی هماهنگ باشد.
همچنین نباید اتصالات لوله UPVC آب و فاضلاب را بدون بررسی به‌جای اتصالات مخصوص لوله برق استفاده کرد. هر گروه از محصولات برای شرایط کاری و استانداردهای مربوط به خود طراحی شده است.
چک‌لیست خرید اتصالات برای پیمانکاران
برای سفارش پروژه‌ای، بهتر است قبل از خرید فهرست مشخصی از قطعات تهیه شود. این فهرست باید نوع اتصال، سایز موردنیاز، تعداد، محل نصب و مشخصات فنی را شامل شود.به‌عنوان مثال، به‌جای ثبت سفارش کلی «۱۰۰ عدد زانویی»، عبارت دقیق‌تری مانند «۱۰۰ عدد زانویی مخصوص لوله برق UPVC سایز اسمی ۲۵، با شعاع خم و ابعاد مطابق نمونه تأییدشده» به کاهش احتمال اشتباه کمک می‌کند.
همچنین بهتر است تعداد قطعات بر اساس نقشه و برداشت واقعی مسیر تعیین شود. پیش‌بینی مقدار محدودی قطعه اضافی برای پرت و آسیب احتمالی می‌تواند مفید باشد، اما این مقدار باید بر اساس شرایط پروژه مشخص شود.
مثال کاربردی انتخاب اتصالات در یک پروژه برق‌کشی ساختمان
فرض کنید در یک پروژه مسکونی قرار است چند مسیر لوله برق UPVC از جعبه تقسیم به نقاط مختلف واحد اجرا شود. در نقشه، بخشی از مسیر مستقیم است، بخشی باید تغییر جهت دهد و چند شاخه نیز به قوطی‌های کلید و پریز وارد می‌شوند.در مسیر مستقیم، اگر دو شاخه لوله نیاز به اتصال داشته باشند، از بوشن سازگار با سایز و نوع لوله استفاده می‌شود.
در نقاط تغییر مسیر، مجری ابتدا امکان خم‌کاری صحیح لوله با فنر مناسب را بررسی می‌کند. اگر شرایط اجرا استفاده از زانویی آماده را توجیه کند، زانویی با شعاع و ابعاد مناسب انتخاب می‌شود.در محل ورود به قوطی نیز رابطی انتخاب می‌شود که برای لوله UPVC و ساختار ورودی قوطی مناسب باشد. اگر فروشنده این رابط را با نام براس‌بوش معرفی کند، باید جنس و شکل واقعی آن کنترل شود.در پایان، پیش از سیم‌کشی، مسیر از نظر استحکام اتصالات، نبود پلیسه، تعداد خم‌ها و امکان عبور فنر بررسی می‌شود.این مثال نشان می‌دهد که انتخاب اتصالات لوله خم سرد یک تصمیم مستقل از طراحی مسیر نیست و باید همراه با انتخاب قطر لوله، نوع سیم و شرایط اجرایی انجام شود.
برای آشنایی بیشتر با مراحل اجرای مسیر می‌توانید مقاله اجرای لوله برق خم سرد در ساختمان را نیز مطالعه کنید.
استاندارد اتصالات لوله خم سرد و نکات ایمنی
استانداردهای مرتبط با سیستم لوله برق فقط به بدنه لوله محدود نمی‌شوند؛ اتصالات نیز بخشی از عملکرد مجموعه هستند.استاندارد IEC 61386-1 الزامات عمومی و آزمون‌های سیستم لوله محافظ کابل، شامل لوله‌ها و اتصالات مربوط، را بررسی می‌کند. همچنین استاندارد IEC 61386-21:2021 به الزامات ویژه سیستم‌های لوله برق صلب اختصاص دارد.
یکی از نکات مهم در ارزیابی سیستم، عملکرد اتصال پس از مونتاژ مطابق دستورالعمل سازنده است. به بیان ساده، نمی‌توان فقط با مشاهده ظاهر یک بوشن یا زانویی درباره مقاومت و سازگاری کل سیستم نتیجه‌گیری کرد.هنگام خرید، بهتر است مدارک محصول، استاندارد اعلام‌شده توسط سازنده و شرایط مناسب استفاده بررسی شوند. در پروژه‌های ساختمانی ایران نیز رعایت الزامات مقررات ملی ساختمان، نقشه‌های مصوب و دستورالعمل‌های فنی مربوط ضروری است.
جمع‌بندی
اتصالات لوله خم سرد نقش مهمی در کیفیت اجرای مسیرهای برق‌کشی ساختمان دارند. بوشن برای اتصال مستقیم دو شاخه لوله، زانویی برای تغییر جهت مسیر و رابط‌های مخصوص یا بعضی انواع براس‌بوش برای اتصال و محافظت از محل ورود لوله به جعبه‌های برق استفاده می‌شوند.
مهم‌ترین نکته هنگام انتخاب این قطعات، سازگاری آن‌ها با لوله و محل نصب است. یکسان بودن شماره سایز یا شباهت ظاهری، به‌تنهایی کیفیت اتصال را تضمین نمی‌کند.
برای انتخاب مطمئن‌تر، ابتدا نوع مسیر و سایز لوله را مشخص کنید؛ سپس جنس، ابعاد، شعاع خم و روش نصب اتصال را بررسی کنید. استفاده از قطعات سازگار و رعایت اصول اجرا می‌تواند احتمال جداشدن اتصال، گیرکردن سیم و آسیب به روکش کابل را کاهش دهد.
اگر برای پروژه ساختمانی خود به لوله خم سرد UPVC نیاز دارید، از صفحه قیمت لوله خم سرد دیدن کنید. برای استعلام موجودی، انتخاب سایز لوله و بررسی سازگاری اتصالات موردنیاز پروژه نیز می‌توانید با کارشناسان فروش مجموعه در ارتباط باشید.
اگر هنگام استفاده از بوشن، زانویی یا براس‌بوش با مشکل خاصی مواجه شده‌اید، تجربه یا پرسش خود را در بخش نظرات مطرح کنید تا سایر مجریان نیز بتوانند از آن استفاده کنند.
پرسش‌های متداول درباره اتصالات لوله خم سرد
برای اتصال دو لوله خم سرد به یکدیگر از چه قطعه‌ای استفاده می‌شود؟
معمولاً از بوشن سازگار با جنس، قطر و نوع اتصال لوله استفاده می‌شود. بوشن دو شاخه را در یک امتداد به یکدیگر متصل می‌کند. برای عملکرد مناسب، ابعاد قطعه و روش نصب آن باید با مشخصات لوله هماهنگ باشد.
تفاوت بوشن و براس‌بوش لوله برق چیست؟
بوشن معمولی برای اتصال مستقیم دو شاخه لوله استفاده می‌شود. براس‌بوش در کاربرد رایج تخصصی، قطعه‌ای برنجی برای برخی اتصالات انتهایی سیستم‌های فلزی است؛ هرچند در بازار به بعضی رابط‌های پلاستیکی لوله PVC به قوطی نیز براس‌بوشن گفته می‌شود.
آیا زانویی لوله برق سایز ۲۰ برای لوله خم سرد ۲۵ مناسب است؟
معمولاً خیر. اتصال باید با ابعاد واقعی و مشخصات لوله سازگار باشد. اگر دو محصول با سایزهای متفاوت انتخاب شده‌اند، تنها در صورتی می‌توان از رابط تبدیل استفاده کرد که برای این کاربرد طراحی و تأیید شده باشد.
