در اجرای سیستمهای لولهکشی، چه در پروژههای ساختمانی و چه در صنایع بزرگ، ایجاد خم در مسیر لولهها امری اجتنابناپذیر است. مسیرهای مستقیم در بسیاری از پروژهها امکانپذیر نیستند و لولهها باید برای عبور از موانع، تغییر جهت یا اتصال به تجهیزات مختلف خم شوند. کیفیت این خمها تأثیر مستقیمی بر عملکرد سیستم، دوام لوله و حتی ایمنی کل پروژه دارد.
اگر خمکاری بهدرستی انجام نشود، ممکن است مشکلاتی مانند کاهش قطر داخلی لوله، ایجاد تنش در بدنه لوله، ترکخوردگی یا حتی شکست لوله در آینده ایجاد شود. این مسئله در سیستمهایی که تحت فشار بالا کار میکنند اهمیت بیشتری پیدا میکند، زیرا کوچکترین نقص در خمکاری میتواند باعث نشتی یا خرابی کل سیستم شود.
روشهای مختلفی برای خمکاری لولهها وجود دارد، اما دو روش اصلی که در بیشتر پروژهها مورد استفاده قرار میگیرند خم سرد و خم گرم هستند. هرکدام از این روشها ویژگیها، مزایا و محدودیتهای خاص خود را دارند و انتخاب اشتباه آنها میتواند منجر به آسیب به لوله یا کاهش کیفیت اجرای کار شود. در ادامه این مقاله بهصورت دقیق و کاربردی تفاوتهای این دو روش بررسی میشود.
لوله خم سرد چیست؟
خم سرد یکی از رایجترین روشهای خمکاری لوله است که بدون استفاده از حرارت انجام میشود. در این روش لوله با استفاده از ابزارهای مکانیکی یا دستی تحت فشار قرار گرفته و به شکل مورد نظر خم میشود. این روش بیشتر در پروژههایی کاربرد دارد که جنس لوله انعطافپذیری نسبی داشته باشد و نیاز به تغییر شکل شدید وجود نداشته باشد.
خم سرد به دلیل سرعت اجرا و سادگی تجهیزات، در بسیاری از پروژههای ساختمانی و تأسیساتی به عنوان روش اصلی مورد استفاده قرار میگیرد. در بسیاری از موارد حتی بدون نیاز به دستگاههای پیچیده نیز میتوان خمکاری را انجام داد و همین موضوع باعث شده این روش در کارگاههای کوچک و پروژههای ساختمانی بسیار محبوب باشد.
از نظر اقتصادی نیز لوله خم سرد مقرونبهصرفهتر است، زیرا نیاز به مصرف انرژی برای گرم کردن لوله یا استفاده از تجهیزات حرارتی ندارد. به همین دلیل در پروژههایی که حجم زیادی از لولهکشی سبک انجام میشود، این روش انتخاب اول بسیاری از مجریان است.
نحوه انجام خمکاری سرد
در خمکاری سرد معمولاً از ابزارهایی مانند فنر خمکن، خمکن دستی یا دستگاههای مکانیکی استفاده میشود. این ابزارها کمک میکنند تا فشار به صورت یکنواخت روی لوله اعمال شود و از له شدن یا تغییر شکل نامطلوب آن جلوگیری گردد.
در لولههای PVC یا پلاستیکی، فنر خمکن داخل یا خارج لوله قرار میگیرد تا هنگام خم شدن دیواره لوله جمع نشود. این فنرها نقش مهمی در حفظ شکل مقطع لوله دارند و از بیضی شدن آن جلوگیری میکنند.
در لولههای فلزی سبک نیز از خمکنهای دستی با قالب مشخص استفاده میشود تا زاویه خم دقیق ایجاد شود. برخی از این ابزارها دارای درجهبندی هستند و امکان ایجاد خم با زاویههای مشخص مانند ۳۰، ۴۵ یا ۹۰ درجه را فراهم میکنند.
در پروژههای بزرگتر نیز از دستگاههای خمکن هیدرولیکی یا برقی استفاده میشود که توانایی ایجاد خمهای دقیقتر و یکنواختتر را دارند.
لولههای مناسب برای خم سرد
خم سرد معمولاً برای لولههایی استفاده میشود که انعطافپذیری نسبی دارند و در برابر تغییر شکل در دمای محیط مقاومت مناسبی نشان میدهند. لولههای PVC، پلیکا، پلیاتیلن و برخی لولههای فلزی نازک مانند EMT از جمله گزینههای مناسب برای این روش هستند.
در پروژههای برقکشی ساختمان نیز این نوع خمکاری بسیار رایج است زیرا اجرای آن سریع بوده و نیاز به تجهیزات پیچیده ندارد. همچنین در برخی سیستمهای آبرسانی سبک نیز از این روش استفاده میشود.
در لولههای مسی نازک که در سیستمهای سرمایش و تهویه مطبوع کاربرد دارند نیز خم سرد کاربرد زیادی دارد، زیرا این لولهها انعطافپذیری مناسبی دارند و به راحتی با ابزارهای مخصوص خم میشوند.
محدودیتهای خم سرد
با وجود کاربرد گسترده، خم سرد محدودیتهایی نیز دارد. اگر زاویه خم بیش از حد باشد یا شعاع خم خیلی کوچک انتخاب شود، احتمال ایجاد ترک در لوله افزایش مییابد. در برخی موارد نیز سطح مقطع لوله بیضی شده و عبور سیم یا سیال از داخل آن با مشکل مواجه میشود.
همچنین در لولههای فلزی ضخیم یا بسیار سخت، خم سرد به نیروی زیادی نیاز دارد و ممکن است باعث تغییر شکل نامناسب یا آسیب به لوله شود. در چنین شرایطی استفاده از خم گرم گزینه مناسبتری خواهد بود.
از دیگر محدودیتهای این روش میتوان به کاهش نسبی استحکام در محل خم اشاره کرد. اگر خمکاری با ابزار مناسب انجام نشود، تنشهای داخلی در بدنه لوله ایجاد شده و احتمال شکست در طول زمان افزایش مییابد.
مطالعه بیشتر:کاربردهای لوله pvc در صنعت ساختمان و کشاورزی

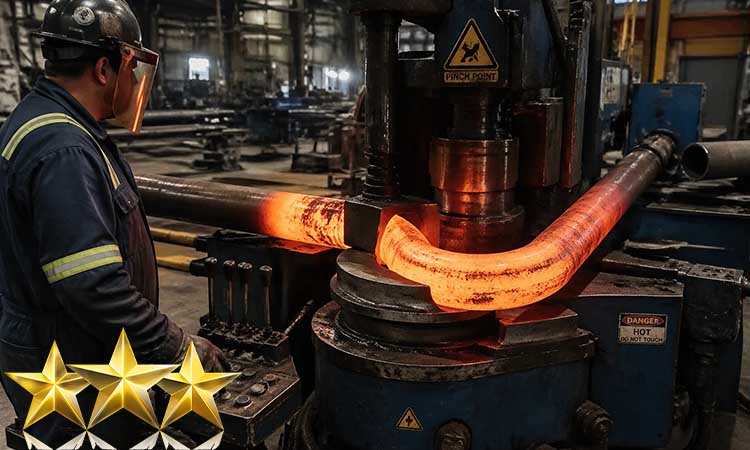

لوله خم گرم چیست؟
خم گرم روشی است که در آن قبل از خم شدن، لوله با استفاده از حرارت گرم میشود تا انعطافپذیری آن افزایش پیدا کند. افزایش دما باعث نرم شدن ساختار ماده شده و امکان ایجاد خمهایی با زاویه بیشتر و شعاع کمتر را فراهم میکند.
این روش بیشتر در صنایع سنگین و پروژههایی استفاده میشود که لولهها دارای ضخامت زیاد یا جنس سخت هستند. در چنین شرایطی خم سرد عملاً امکانپذیر نیست یا کیفیت مناسبی نخواهد داشت.
خم گرم به دلیل قابلیت ایجاد خمهای دقیق و یکنواخت در بسیاری از استانداردهای صنعتی مورد تأیید قرار گرفته و در خطوط انتقال انرژی و سیالات کاربرد گستردهای دارد.
نحوه اجرای خمکاری گرم
در خم گرم ابتدا بخش مورد نظر از لوله با استفاده از مشعل، المنت حرارتی یا کوره صنعتی گرم میشود. پس از رسیدن لوله به دمای مناسب، عملیات خمکاری با استفاده از قالب یا دستگاه خمکن انجام میگیرد.
در برخی پروژههای صنعتی، کنترل دما و سرعت خمکاری بسیار دقیق انجام میشود تا از ایجاد تنش در ساختار فلز جلوگیری شود. مهندسان معمولاً دمای مشخصی را برای هر نوع فلز در نظر میگیرند تا خواص مکانیکی آن حفظ شود.
پس از خمکاری نیز لوله باید بهصورت کنترلشده سرد شود تا ساختار فلزی آن دچار تغییرات نامطلوب نشود. در برخی موارد از روشهای خنککاری تدریجی استفاده میشود تا تنشهای داخلی کاهش پیدا کند.
لولههای مناسب برای خم گرم
خم گرم بیشتر برای لولههای فلزی ضخیم مانند فولاد کربنی، فولاد آلیاژی، استنلس استیل و لولههای مسی سنگین مورد استفاده قرار میگیرد. این لولهها در دمای محیط انعطافپذیری کمی دارند و بدون گرم شدن بهسختی خم میشوند.
در صنایع نفت و گاز، نیروگاهها و خطوط انتقال سیالات فشار بالا، خم گرم یکی از روشهای استاندارد و پرکاربرد محسوب میشود. در این صنایع کیفیت خمکاری اهمیت بسیار زیادی دارد زیرا هرگونه نقص میتواند باعث ایجاد نشتی یا خرابی سیستم شود.
همچنین در صنایع کشتیسازی، پتروشیمی و ساخت سازههای فلزی سنگین نیز از خم گرم برای ایجاد تغییر مسیر در لولهها استفاده میشود.
محدودیتها و چالشهای خم گرم
با وجود مزایای زیاد، خم گرم چالشهایی نیز دارد. مهمترین مسئله کنترل دقیق دما است. اگر حرارت بیش از حد باشد، ساختار فلز تغییر کرده و مقاومت مکانیکی آن کاهش پیدا میکند.
همچنین در لولههای گالوانیزه، حرارت بالا میتواند پوشش روی را از بین ببرد و احتمال زنگزدگی را افزایش دهد. به همین دلیل در این نوع لولهها باید احتیاط بیشتری در استفاده از خم گرم به خرج داد.
علاوه بر این، کار با حرارت همیشه با خطرات ایمنی همراه است و نیاز به تجهیزات محافظتی مناسب دارد. استفاده از دستکشهای مقاوم در برابر حرارت، عینک ایمنی و لباس کار مناسب از جمله مواردی است که باید در هنگام انجام این عملیات رعایت شود.
تفاوتهای اصلی خم سرد و خم گرم
برای انتخاب روش مناسب خمکاری، باید تفاوتهای فنی این دو روش بهخوبی شناخته شود. این تفاوتها شامل نحوه اعمال نیرو، شرایط دمایی، دقت خم و نوع لوله قابل استفاده میشود.
در ادامه مهمترین جنبههای این تفاوتها بررسی میشوند.
تفاوت در فرآیند تغییر شکل
در خم سرد تغییر شکل لوله تنها با اعمال نیروی مکانیکی انجام میشود. در این حالت ساختار ماده در دمای محیط تغییر شکل میدهد و هیچ گرمایی به آن اعمال نمیشود.
در مقابل، در خم گرم ابتدا ساختار ماده با حرارت نرم شده و سپس عملیات خمکاری انجام میشود. این موضوع باعث میشود نیروی مورد نیاز برای خم شدن کاهش یابد و خمکاری با دقت بیشتری انجام شود.
تفاوت در دقت و کیفیت خم
خم گرم معمولاً دقت بیشتری در ایجاد زاویههای مشخص دارد. دلیل این موضوع نرم شدن ماده و امکان کنترل بهتر فرآیند خمکاری است.
در خم سرد، دقت خم بیشتر به مهارت مجری و کیفیت ابزار بستگی دارد. اگر ابزار مناسب نباشد، احتمال ایجاد موج یا تغییر شکل در سطح لوله وجود دارد.
تفاوت در شعاع خم
یکی از تفاوتهای مهم این دو روش مربوط به شعاع خم است. در خم سرد معمولاً نمیتوان خمهای بسیار تیز ایجاد کرد زیرا خطر ترک یا له شدن لوله افزایش مییابد.
در خم گرم امکان ایجاد خمهایی با شعاع کمتر وجود دارد زیرا ماده در اثر حرارت انعطافپذیرتر میشود.
مزایا و معایب خم سرد چیست؟
هر روش خمکاری دارای مزایا و محدودیتهایی است که باید پیش از انتخاب آن در نظر گرفته شود. شناخت این ویژگیها به مجریان کمک میکند تا روش مناسبتری برای پروژه خود انتخاب کنند.
مزایای خم سرد
خم سرد از نظر سرعت اجرا بسیار مناسب است زیرا نیازی به گرم کردن لوله و آمادهسازی تجهیزات حرارتی ندارد. این موضوع باعث میشود زمان اجرای پروژه کاهش پیدا کند.
از طرف دیگر این روش از نظر ایمنی نیز شرایط بهتری دارد زیرا خطرات مربوط به حرارت و آتش در آن وجود ندارد. هزینه تجهیزات مورد نیاز نیز نسبتاً پایین است و ابزارهای سادهای برای انجام آن کافی هستند.
معایب خم سرد
با وجود سادگی، خم سرد محدودیتهایی در ایجاد خمهای پیچیده دارد. اگر زاویه خم بیش از حد باشد، احتمال آسیب دیدن لوله افزایش مییابد.
همچنین برای لولههای فلزی ضخیم یا بسیار سخت این روش کارایی لازم را ندارد و ممکن است باعث ایجاد تغییر شکل ناخواسته در لوله شود.
مزایا و معایب خم گرم چیست؟
خم گرم در بسیاری از پروژههای صنعتی به عنوان روش استاندارد شناخته میشود زیرا امکان ایجاد خمهای دقیق و مقاوم را فراهم میکند. با این حال این روش نیز مانند هر فرآیند صنعتی دیگر دارای مزایا و محدودیتهایی است.
مزایای خم گرم
مهمترین مزیت خم گرم امکان ایجاد خمهای دقیق و یکنواخت است. در این روش ماده نرم شده و به راحتی شکل میگیرد، بنابراین احتمال ترک خوردگی یا شکستگی کاهش مییابد.
این روش برای لولههای ضخیم یا فلزات سخت بسیار مناسب است و کیفیت خم نهایی معمولاً بهتر از خم سرد خواهد بود.
معایب خم گرم
استفاده از حرارت نیازمند تجهیزات تخصصی و رعایت نکات ایمنی است. این موضوع باعث افزایش هزینه و زمان اجرای کار میشود.
علاوه بر این، اگر فرآیند گرم کردن به درستی کنترل نشود، ممکن است خواص مکانیکی لوله تغییر کرده و استحکام آن کاهش پیدا کند.

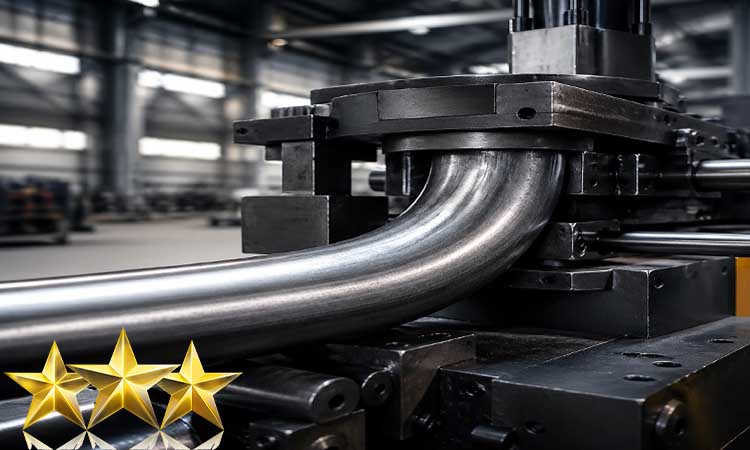

کاربردهای خم سرد در پروژههای ساختمانی
در پروژههای ساختمانی معمولاً از لولههایی استفاده میشود که انعطافپذیری نسبتاً مناسبی دارند. به همین دلیل خم سرد در این حوزه بسیار رایج است و بسیاری از مجریان تأسیسات از این روش استفاده میکنند.
کاربرد در برقکشی ساختمان
در سیستمهای برقکشی، لولههای PVC و پلیکا برای عبور سیم و کابل استفاده میشوند. این لولهها به راحتی با فنر خمکن یا ابزارهای دستی خم میشوند و نیازی به حرارت ندارند.استفاده از خم سرد در این پروژهها باعث افزایش سرعت اجرا و کاهش خطرات احتمالی میشود.
کاربرد در مسیرهای توکار
در مسیرهای توکار مانند داخل دیوار یا سقف، استفاده از حرارت ممکن است خطرناک یا غیرعملی باشد. در چنین شرایطی خم سرد بهترین گزینه برای ایجاد تغییر مسیر لولهها محسوب میشود.
کاربردهای خم گرم در صنایع
در صنایع بزرگ که لولهها ضخامت بیشتری دارند و تحت فشار بالا کار میکنند، روش خم گرم اهمیت بیشتری پیدا میکند. این روش امکان ایجاد خمهای استاندارد و مقاوم را فراهم میکند.
استفاده در خطوط انتقال سیالات
در خطوط انتقال نفت، گاز و بخار، لولهها باید دارای مقاومت مکانیکی بالا باشند. خم گرم در این پروژهها کمک میکند تا خمهای دقیق و بدون ترک ایجاد شود.این موضوع برای جلوگیری از نشتی و افزایش عمر مفید خطوط لوله اهمیت زیادی دارد.
کاربرد در صنایع ساخت و تجهیزات
در بسیاری از تجهیزات صنعتی و سازههای فلزی، لولهها باید با دقت بالا خم شوند تا با سایر قطعات هماهنگ باشند. خم گرم به دلیل دقت بالا گزینه مناسبی برای این نوع پروژهها محسوب میشود.
جمعبندی
انتخاب بین خم سرد و خم گرم به عوامل مختلفی مانند جنس لوله، ضخامت آن، شرایط محیطی و نوع پروژه بستگی دارد. هر کدام از این روشها در شرایط خاصی بهترین عملکرد را دارند.خم سرد به دلیل سرعت اجرا، سادگی و ایمنی بالا بیشتر در پروژههای ساختمانی و تأسیسات سبک استفاده میشود. در مقابل، خم گرم برای لولههای فلزی ضخیم و پروژههای صنعتی که نیاز به دقت و استحکام بالا دارند گزینه
مناسبتری است.شناخت دقیق تفاوتهای این دو روش به مجریان و مهندسان کمک میکند تا بهترین تصمیم را در انتخاب روش خمکاری بگیرند و کیفیت اجرای پروژه را به شکل قابل توجهی افزایش دهند.
سوالات متداول درباره ی خم سرد یا خم گرم لوله
خم سرد لوله برای چه نوع لولههایی مناسبتر است؟
خم سرد بیشتر برای لولههایی مناسب است که انعطافپذیری بالایی دارند، مانند لولههای PVC، پلیاتیلن، پلیکا و برخی لولههای فلزی نازک. این لولهها بدون نیاز به حرارت و تنها با ابزارهای مکانیکی به راحتی خم میشوند.
آیا خم گرم باعث کاهش مقاومت لوله میشود؟
اگر فرآیند گرم کردن به درستی کنترل نشود، ممکن است ساختار فلز تغییر کرده و مقاومت آن کاهش یابد. اما در صورت اجرای صحیح و کنترل دقیق دما، خم گرم میتواند خمهایی با کیفیت و استحکام بالا ایجاد کند.
کدام روش برای پروژههای ساختمانی مناسبتر است؟
در بیشتر پروژههای ساختمانی خم سرد کاربرد بیشتری دارد زیرا اجرای آن سریعتر است، تجهیزات سادهتری نیاز دارد و خطرات ایمنی کمتری نسبت به خم گرم دارد.
چرا در صنایع نفت و گاز بیشتر از خم گرم استفاده میشود؟
در این صنایع لولهها معمولاً ضخیم هستند و تحت فشار بالا کار میکنند. خم گرم امکان ایجاد خمهای دقیق و مقاوم را فراهم میکند و احتمال ترکخوردگی یا آسیب به لوله را کاهش میدهد.
آیا میتوان همه لولهها را با خم سرد خم کرد؟
خیر. لولههای ضخیم یا فلزات سخت معمولاً با خم سرد به راحتی خم نمیشوند و ممکن است آسیب ببینند. در چنین شرایطی استفاده از خم گرم یا دستگاههای صنعتی خمکاری ضروری است.
