کابلکشی روی پشتبام، محوطه کارخانه، پارکینگ روباز یا دیوار خارجی ساختمان با کابلکشی داخل یک فضای خشک تفاوت مهمی دارد. در محیط بیرونی، مسیر برق ممکن است همزمان در معرض باران، رطوبت، تغییر دما، گردوغبار، ضربه و عوامل خورنده قرار بگیرد. به همین دلیل انتخاب کاندوئیت فقط با مقایسه قیمت یا سایز لوله انجام نمیشود.

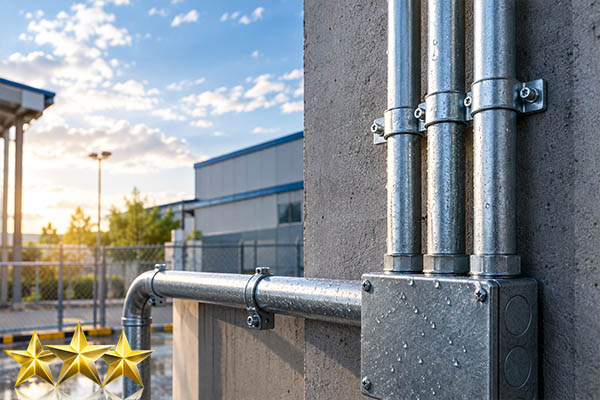

لوله برق گالوانیزه گرم برای فضای باز یکی از گزینههای جدی در پروژههایی است که علاوه بر حفاظت از کابل، مقاومت مکانیکی و دوام در برابر شرایط محیطی اهمیت دارد. بااینحال، گالوانیزه گرم را نباید راهحل قطعی برای تمام محیطهای بیرونی دانست. یک ساحل مرطوب، پشتبام ساختمان، کارخانه صنعتی و پارکینگ روباز شرایط خوردگی یکسانی ندارند.
در این راهنما بررسی میکنیم چه زمانی استفاده از کاندوئیت فولادی گالوانیزه گرم منطقی است، چه تفاوتی با گالوانیزه سرد و PVC دارد، آیا ممکن است زنگ بزند و برای رسیدن به یک سیستم بادوام در فضای بیرونی چه نکاتی هنگام انتخاب و نصب باید در نظر گرفته شود.
آیا لوله برق گالوانیزه گرم برای فضای باز مناسب است؟
در بسیاری از پروژهها پاسخ بله است؛ بهویژه زمانی که مسیر برق علاوه بر رطوبت و شرایط جوی، در معرض احتمال ضربه یا آسیب فیزیکی قرار دارد.
بدنه فولادی کاندوئیت مقاومت مکانیکی بالایی ایجاد میکند و پوشش گالوانیزه نیز سرعت خوردگی فولاد را کاهش میدهد. به همین دلیل کاندوئیتهای فولادی گالوانیزه در محیطهای صنعتی، مسیرهای روکار، تأسیسات خارجی و محلهایی که محافظت مکانیکی کابل اهمیت زیادی دارد، کاربرد گستردهای دارند.
در NEC نیز Rigid Metal Conduit یا RMC برای شرایط جوی مختلف قابل استفاده است و RMC و IMC از گزینههای فلزی مناسب برای محیطهایی هستند که احتمال آسیب فیزیکی وجود دارد. در محیطهای مرطوب، نوع بست، پیچ، اتصال و سایر اجزای سیستم نیز باید متناسب با شرایط خورنده انتخاب شوند.
اما این موضوع به این معنا نیست که کافی است یک لوله با عنوان «گالوانیزه» خریداری کنیم و آن را در هر محیط خارجی نصب کنیم. نوع پوشش، کیفیت محصول، اتصالات، شرایط نصب و شدت خوردگی محیط نتیجه نهایی را تعیین میکنند.
فضای باز فقط به معنای «زیر باران» نیست
هنگام انتخاب لوله برق مناسب فضای باز باید محیط واقعی پروژه را بررسی کرد. یک کاندوئیت ممکن است روی پشتبام، دیوار خارجی یک ساختمان، محوطه صنعتی، پارکینگ، مسیر روشنایی فضای سبز یا در بخشی از تجهیزات یک مجموعه تولیدی نصب شود.
در هرکدام از این محیطها شدت رطوبت، میزان تماس با مواد خورنده و احتمال ضربه متفاوت است. برای مثال، لولهای که روی دیوار خارجی یک ساختمان اداری نصب شده شرایطی متفاوت از کاندوئیت نزدیک تجهیزات شستوشوی صنعتی یا تأسیسات واقع در نزدیکی ساحل دارد.
در نتیجه سؤال درست این نیست که «آیا گالوانیزه گرم برای بیرون خوب است؟»؛ سؤال دقیقتر این است که آیا مشخصات این کاندوئیت و سیستم اتصالات آن با شرایط واقعی محیط پروژه تناسب دارد؟

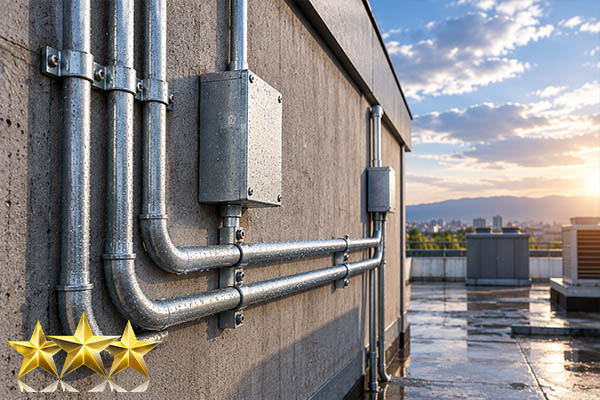

چرا لوله گالوانیزه گرم در فضای بیرونی دوام بیشتری دارد؟
هدف از گالوانیزه کردن فولاد، ایجاد یک لایه محافظ بر پایه روی است تا فولاد پایه کمتر در معرض عوامل خورنده قرار گیرد. در روش گالوانیزه گرم، قطعه فولادی طی فرایند صنعتی در تماس با روی مذاب قرار میگیرد و پوششی محافظ روی سطح آن شکل میگیرد.
مزیت این سیستم در فضای بیرونی زمانی بیشتر مشخص میشود که رطوبت و اکسیژن بهطور مداوم در محیط وجود دارند. اگر فولاد معمولی بدون حفاظت مناسب در چنین شرایطی قرار گیرد، خوردگی میتواند با سرعت بیشتری پیش برود.
البته «مقاومت در برابر خوردگی» را نباید با «غیرممکن بودن خوردگی» اشتباه گرفت. حتی یک کاندوئیت گالوانیزه باکیفیت نیز ممکن است در طول زمان و در شرایط نامناسب دچار خوردگی شود؛ بهخصوص اگر پوشش آن آسیب دیده باشد یا در محیط بسیار خورنده نصب شود.
لوله برق گالوانیزه گرم یا سرد برای فضای باز؟
یکی از متداولترین تصمیمها در زمان خرید، انتخاب بین گالوانیزه گرم و سرد است. گالوانیزه سرد معمولاً برای محیطهایی با شرایط سبکتر مطرح میشود، درحالیکه در مسیرهای روباز و مرطوب، گالوانیزه گرم به دلیل نوع و دوام پوشش گزینه جدیتری است. حتی برخی عرضهکنندگان ایرانی لوله گالوانیزه سرد صراحتاً آن را برای محیط مرطوب یا فضای باز نامناسب معرفی میکنند.
| معیار مقایسه | گالوانیزه گرم | گالوانیزه سرد |
|---|---|---|
| کاربرد در فضای بیرونی | مناسبتر | بیشتر برای شرایط سبکتر |
| مقاومت در برابر رطوبت | بالاتر | معمولاً پایینتر |
| دوام پوشش | بیشتر | معمولاً کمتر |
| کاربرد صنعتی | رایجتر | محدودتر |
| هزینه خرید | معمولاً بیشتر | معمولاً اقتصادیتر |
| انتخاب برای مسیرهای حساس | منطقیتر | نیازمند بررسی دقیقتر |
بنابراین اگر قرار است کاندوئیت سالها در محیط روباز و در معرض شرایط جوی باقی بماند، صرفهجویی اولیه با یک پوشش ضعیفتر همیشه تصمیم اقتصادی بهتری نیست. هزینه تعویض، کابلکشی مجدد و توقف تجهیزات نیز باید در محاسبه هزینه واقعی پروژه در نظر گرفته شود.
لوله برق گالوانیزه گرم برای فضای باز چه زمانی بهترین انتخاب است؟
گالوانیزه گرم زمانی بیشترین مزیت را ایجاد میکند که دو نیاز همزمان وجود داشته باشد: مقاومت در برابر شرایط محیطی و حفاظت مکانیکی از کابل.
برای مثال، تصور کنید مسیر کابل در محوطه یک کارخانه از کنار دیوار و در ارتفاع قابل دسترس اجرا شده است. رطوبت و بارندگی تنها تهدید این مسیر نیست؛ برخورد ابزار، تجهیزات یا ماشینآلات نیز میتواند به کابل آسیب بزند. در چنین شرایطی مزیت بدنه فولادی در کنار پوشش مقاومتر در برابر خوردگی اهمیت پیدا میکند.
همین منطق درباره بسیاری از پارکینگهای روباز، تأسیسات ساختمانی خارجی، برخی مسیرهای پشتبام و محیطهای صنعتی صدق میکند. منابع فنی نیز RMC را یکی از گزینههای اصلی برای حفاظت در برابر ضربه و محیطهای سخت معرفی میکنند.
در مقابل، اگر مسیر در محلی کاملاً محافظتشده اجرا میشود و خطر آسیب مکانیکی بسیار کم است، ممکن است استفاده از یک سیستم سنگین فلزی از نظر هزینه و اجرا ضرورت کمتری داشته باشد.
چه زمانی گالوانیزه گرم بهترین انتخاب نیست؟
انتخاب حرفهای به این معنا نیست که همیشه گرانترین یا سنگینترین کاندوئیت را پیشنهاد کنیم. گاهی یک سیستم دیگر با شرایط پروژه سازگاری بیشتری دارد.
در محیطهای بسیار خورنده، نزدیک دریا، محل نگهداری مواد شیمیایی یا نقاطی که تماس مداوم با نمک و ترکیبات خورنده وجود دارد، صرف گالوانیزه بودن لوله ممکن است حفاظت کافی ایجاد نکند. اسناد NFPA نیز محیطهای نزدیک ساحل، محل نگهداری نمک و مواد شیمیایی و بعضی محیطهای صنعتی را نمونه شرایط شدیداً خورنده معرفی میکنند.
در چنین پروژههایی ممکن است بر اساس طراحی و استاندارد پروژه به کاندوئیت دارای پوشش تکمیلی، PVC، PVC-Coated RMC، فولاد ضدزنگ یا راهکار دیگری نیاز باشد.
نکته مهم این است که «گالوانیزه گرم» یک ویژگی محصول است، نه پاسخ تمام سناریوهای محیطی.
در بعضی بخشهای پروژه، مسئله اصلی فقط مقاومت در برابر خوردگی یا ضربه نیست و مسیر کابل به انعطافپذیری بیشتری نیاز دارد؛ برای مثال در محل اتصال به تجهیزات، ماشینآلات یا نقاطی که اجرای لوله صلب دشوار است. در چنین شرایطی، بسته به مشخصات فنی پروژه، گزینههایی مانند لوله نسوز خم گرم سمنان یا سایر لولههای انعطافپذیر مناسب نیز میتوانند در کنار سیستم کاندوئیت صلب بررسی شوند. انتخاب نهایی باید با توجه به دمای محیط، میزان انعطاف موردنیاز، نوع کابل و شرایط نصب انجام شود.
لوله گالوانیزه گرم یا PVC برای فضای باز؟
مقایسه PVC با کاندوئیت فولادی تنها بر اساس مقاومت در برابر آب اشتباه است. این دو سیستم نقاط قوت متفاوتی دارند.
PVC ذاتاً با مشکل زنگزدگی فولاد روبهرو نیست، وزن کمتری دارد و نصب آن در بسیاری از پروژهها سادهتر است. از طرف دیگر، RMC فولادی در برابر ضربه و آسیب فیزیکی عملکرد قدرتمندی ارائه میدهد.
طبق راهنمای EC&M، PVC برای محیطهای مرطوب و فضای بیرونی قابل استفاده است و در محیطهای خورنده نیز میتواند گزینه مناسبی باشد؛ اما انتخاب نوع PVC باید متناسب با احتمال آسیب فیزیکی انجام شود. PVC همچنین در دماهای پایین میتواند شکنندهتر و در گرمای زیاد مستعد تغییر شکل باشد.
| شرایط پروژه | گزینهای که باید جدیتر بررسی شود |
|---|---|
| احتمال بالای ضربه مکانیکی | گالوانیزه گرم / RMC یا IMC مناسب |
| محیط بسیار خورنده | PVC یا سیستم دارای حفاظت ویژه |
| مسیر صنعتی روکار | گالوانیزه گرم |
| مسیر سبک با خطر ضربه کم | PVC میتواند اقتصادی باشد |
| مسیر حساس با عمر بهرهبرداری طولانی | انتخاب بر اساس شرایط محیط و مشخصات فنی |
| محیط ساحلی یا شیمیایی | طراحی اختصاصی و حفاظت تکمیلی |
پس پاسخ سؤال «PVC بهتر است یا گالوانیزه؟» بدون دانستن محل نصب، شدت خوردگی و احتمال آسیب مکانیکی کامل نیست.
آیا لوله برق گالوانیزه گرم در فضای باز زنگ میزند؟
بله، امکان آن وجود دارد. پوشش گالوانیزه سرعت خوردگی را کاهش میدهد، اما کاندوئیت فولادی را برای همیشه مصون نمیکند.
یکی از نقاط حساس، محلهایی است که هنگام اجرا برش یا رزوهکاری میشوند. اگر فرایند نصب باعث از بین رفتن بخشی از حفاظت سطح شود، همان بخش میتواند آسیبپذیرتر شود.
راهنمای الزامات فلزی NEC نیز تأکید میکند هنگامی که RMC یا IMC در محل پروژه رزوه میشود و حفاظت خوردگی لازم است، رزوه باید با ترکیب رسانای الکتریکی و مقاوم به خوردگی مورد تأیید محافظت شود.
این موضوع نشان میدهد کیفیت نصب تقریباً به اندازه کیفیت خود لوله اهمیت دارد. خرید کاندوئیت مناسب و سپس اجرای غیراصولی محل برش، رزوه یا اتصالات میتواند بخشی از مزیت محصول را از بین ببرد.
مقاومت در برابر رطوبت با آببند بودن کاندوئیت تفاوت دارد
یکی از مهمترین سوءبرداشتها درباره لوله برق گالوانیزه گرم برای فضای باز این است که تصور شود چون لوله در برابر خوردگی مقاومتر است، پس داخل آن هیچگاه آب یا رطوبت وارد نمیشود.
این دو موضوع کاملاً متفاوتاند.
کاندوئیت ممکن است از نظر جنس برای محیط مرطوب مناسب باشد، اما آب از طریق اتصال نامناسب، باکس، نقطه نفوذ به ساختمان یا حتی در اثر میعان وارد سیستم شود. NFPA تصریح میکند فضای داخلی Raceways نصبشده در Wet Location نیز باید Wet Location در نظر گرفته شود؛ بنابراین نوع سیم و کابل داخل آن نیز باید مناسب چنین شرایطی باشد.
تغییر دمای محیط نیز میتواند باعث Condensation شود. برای مثال، کاندوئیتی که از فضای گرم داخل ساختمان به محیط سرد خارج میشود، ممکن است با تشکیل رطوبت داخلی مواجه شود. الزامات جدید NEC نیز برای مسیرهایی که اختلاف دما باعث مشکل میعان میشود، استفاده از آببندی مناسب برای جلوگیری از گردش هوای گرم به قسمت سردتر را مطرح میکند.
به همین دلیل، سیستم فضای باز باید بهصورت یک مجموعه دیده شود: لوله، اتصال، جعبه، آببندی، سیم و کابل، بست و نحوه اجرای مسیر.
چرا نوع اتصالات در فضای باز اهمیت زیادی دارد؟
گاهی بهترین لوله انتخاب میشود اما ضعیفترین بخش پروژه اتصالات آن هستند.
اگر کوپلینگ، کانکتور، جعبه یا Conduit Body مناسب Wet Location نباشد، نفوذ رطوبت میتواند عملکرد کل مسیر را تحت تأثیر قرار دهد. یک نمونه بررسیشده توسط EC&M نشان میدهد حتی استفاده از اتصال نامناسب روی RMC در محیط مرطوب میتواند مشکلساز شود.
در فضای بیرونی باید نوع و Listed بودن اتصالات برای محل استفاده بررسی شود. همچنین مسیر نباید به شکلی اجرا شود که آب در نقاط پایین آن برای مدت طولانی جمع شود. نمونههای میدانی منتشرشده در منابع تخصصی نشان دادهاند تجمع آب در Raceway میتواند به خوردگی شدید و حتی تخریب مقطع فلزی منجر شود.
نکات مهم نصب کاندوئیت گالوانیزه در فضای بیرونی
حتی یک محصول باکیفیت نیز با اجرای نادرست عمر مورد انتظار را نخواهد داشت. در زمان نصب، این نکات باید جدی گرفته شوند:
- محل برش و رزوه مطابق دستورالعمل و الزامات فنی پروژه در برابر خوردگی محافظت شود؛ پلیسههای لبه داخلی نیز حذف شوند تا هنگام کابلکشی به عایق سیم آسیب وارد نشود.
- اتصالات، جعبهها، پیچها و بستها متناسب با Wet Location و شرایط خورنده انتخاب شوند.
- مسیر تا حد امکان به شکلی طراحی شود که محل دائمی برای تجمع آب ایجاد نکند.
- در نقاط عبور از فضای گرم به سرد، احتمال ایجاد میعان و نیاز به آببندی بررسی شود.
- ساپورتها و بستها بر اساس نوع Raceway، سایز لوله و استاندارد طراحی پروژه تعیین شوند و یک فاصله ثابت برای تمام کاندوئیتها در نظر گرفته نشود.
- در محیطهای شیمیایی یا ساحلی، قبل از انتخاب نهایی فقط به عبارت «گالوانیزه گرم» روی محصول اکتفا نشود و سازگاری سیستم با ماده خورنده بررسی شود.
سایز لوله گالوانیزه فضای باز چگونه تعیین میشود؟
«فضای باز بودن» مشخص میکند چه سطحی از حفاظت محیطی نیاز داریم، اما سایز لوله را بهتنهایی تعیین نمیکند.
برای انتخاب قطر مناسب باید تعداد کابلها، قطر خارجی آنها، سطح اشغال مجاز داخل Raceway، تعداد خمها، طول مسیر و امکان عبور و تعویض کابل در آینده بررسی شود.
یکی از اشتباهات رایج این است که فقط بررسی کنیم کابلها از نظر فیزیکی داخل لوله جا میشوند یا خیر. پر کردن بیش از حد کاندوئیت میتواند کابلکشی را دشوار کند، احتمال آسیب عایق را بالا ببرد و نگهداری آینده را پیچیدهتر کند.
به همین دلیل مقالهای مستقل درباره انتخاب سایز لوله برق بر اساس تعداد و قطر کابل میتواند بهعنوان لینک داخلی مکمل این بخش استفاده شود.
هنگام خرید لوله گالوانیزه گرم فقط به نام محصول اعتماد نکنید
دو لوله با عنوان «گالوانیزه گرم» الزاماً از نظر کیفیت و کاربرد یکسان نیستند.
در پروژه حرفهای باید نوع کاندوئیت، استاندارد ساخت، ضخامت بدنه، کیفیت سطح و پوشش، وضعیت رزوه، سازگاری اتصالات و مستندات تولیدکننده بررسی شود. همچنین باید مشخص باشد محصول در چه شرایط محیطی برای استفاده در نظر گرفته شده است.
این موضوع بهخصوص زمانی اهمیت دارد که عبارتهایی مانند EMT، IMC و RMC به جای یکدیگر استفاده شوند. اینها یک محصول واحد نیستند و هرکدام الزامات و کاربردهای خاص خود را دارند. در NEC نیز RMC، IMC و EMT در بخشهای مجزا تعریف شدهاند و محدودیتهای آنها یکسان نیست. طبق راهنمای ۲۰۲۶ EC&M، RMC و IMC برای احتمال آسیب فیزیکی و طیف گستردهتری از شرایط محیطی مناسباند، درحالیکه سایر Racewayهای فلزی محدودیتهای بیشتری دارند.
بنابراین اگر پروژه بر اساس استاندارد مشخصی طراحی شده است، عنوان بازاری «لوله برق گالوانیزه» بهتنهایی برای انتخاب کالا کافی نیست.
جمعبندی؛ چه زمانی لوله گالوانیزه گرم بهترین انتخاب فضای باز است؟
لوله برق گالوانیزه گرم برای فضای باز زمانی انتخاب بسیار مناسبی است که مسیر کابل علاوه بر رطوبت و شرایط جوی، به حفاظت مکانیکی قابلتوجه نیز نیاز داشته باشد. پشتبامها، پارکینگهای روباز، مسیرهای روکار صنعتی، محوطه کارخانه و نقاطی که احتمال ضربه به مسیر برق وجود دارد، از کاربردهایی هستند که این مزیت بیشتر خود را نشان میدهد.
اما سه نکته را نباید فراموش کرد: گالوانیزه گرم ضدزنگ مطلق نیست، کاندوئیت فلزی بهتنهایی یک سیستم کاملاً آببند ایجاد نمیکند و عملکرد نهایی به کیفیت اتصالات و اجرای صحیح نیز وابسته است.
در محیطهای بسیار خورنده، ساحلی یا شیمیایی نیز باید گزینههایی مانند PVC، کاندوئیت دارای پوشش ویژه یا سیستمهای مقاومتر متناسب با مشخصات پروژه بررسی شوند.
اگر برای پروژه خود بین لوله گالوانیزه گرم، گالوانیزه سرد، PVC یا انواع دیگر کاندوئیت مردد هستید، بهتر است قبل از خرید نوع محیط، محل نصب، احتمال ضربه، تعداد و قطر کابلها و شرایط رطوبتی پروژه را مشخص کنید. با ارائه این اطلاعات به کارشناسان فنی میتوانید نوع و سایز مناسب را دقیقتر انتخاب کنید و از هزینه اصلاح مسیر در آینده جلوگیری کنید.
اگر تجربهای از خوردگی، نفوذ آب یا انتخاب اشتباه لوله برق در فضای باز داشتهاید، آن را در بخش نظرات به اشتراک بگذارید؛ تجربههای اجرایی میتوانند به انتخاب بهتر سایر مجریان و مدیران پروژه کمک کنند.
سوالات متداول درباره لوله برق گالوانیزه گرم برای فضای باز
آیا لوله برق گالوانیزه گرم برای زیر باران مناسب است؟
در بسیاری از پروژهها بله، به شرط آنکه خود کاندوئیت، اتصالات، جعبهها و سایر اجزای سیستم برای محیط موردنظر مناسب باشند. مقاومت خوردگی لوله به معنی آببند بودن تمام اتصالات نیست.
آیا لوله گالوانیزه گرم در فضای باز زنگ میزند؟
ممکن است در طول زمان دچار خوردگی شود، بهخصوص اگر پوشش آسیب ببیند، محل برش یا رزوه بهدرستی محافظت نشود یا محیط بسیار خورنده باشد. گالوانیزه گرم سرعت خوردگی را کاهش میدهد، نه اینکه آن را برای همیشه غیرممکن کند.
برای فضای باز گالوانیزه گرم بهتر است یا سرد؟
در محیطهای مرطوب و روباز، گالوانیزه گرم معمولاً انتخاب مناسبتری است. بااینحال مشخصات واقعی محصول و شرایط پروژه باید بررسی شود و صرف نام «گرم» یا «سرد» معیار کافی نیست.
لوله گالوانیزه بهتر است یا PVC؟
اگر مقاومت مکانیکی و حفاظت در برابر ضربه اولویت بالایی داشته باشد، کاندوئیت فولادی مزیت مهمی دارد. اگر خوردگی شدید، وزن کم یا اجرای سادهتر اولویت باشد، PVC ممکن است انتخاب بهتری باشد. پاسخ نهایی به شرایط پروژه وابسته است.
بهترین لوله برق برای پشتبام چیست؟
یک پاسخ ثابت برای همه پشتبامها وجود ندارد. میزان تابش آفتاب، رطوبت، احتمال ضربه، دما، مسیر کابل و استاندارد پروژه باید بررسی شود. RMC یا IMC مناسب میتوانند در بسیاری از مسیرهای خارجی گزینههای قدرتمندی باشند.
آیا داخل لوله گالوانیزه در فضای باز آب جمع میشود؟
بله. آب ممکن است از نقاط اتصال وارد شود یا بر اثر اختلاف دما و میعان تشکیل شود. به همین دلیل فضای داخلی Raceway نصبشده در محیط مرطوب نیز باید از نظر انتخاب کابل و طراحی سیستم بهعنوان Wet Location در نظر گرفته شود.
