مفهوم کلاس فشاری یا PN در لوله های PVC

وقتی برای خرید لوله PVC به بازار مراجعه می‌کنید یا مشخصات فنی یک محصول را بررسی می‌کنید، احتمال زیادی دارد با عباراتی مثل PN6، PN10 یا PN16 روبه‌رو شوید. برای بسیاری از خریداران، مجریان پروژه و حتی برخی افراد فنی، این اعداد فقط چند علامت روی بدنه لوله به نظر می‌رسند؛ اما در عمل، همین مشخصات می‌توانند تعیین کنند که لوله انتخابی شما در پروژه عملکردی ایمن و ماندگار خواهد داشت یا خیلی زود دچار نشتی، تغییر شکل یا حتی شکست می‌شود.

در واقع، کلاس فشاری یا PN در لوله های PVC یکی از مهم‌ترین شاخص‌هایی است که باید پیش از خرید و نصب لوله به آن توجه کنید. این شاخص به شما کمک می‌کند بفهمید لوله برای چه میزان فشار طراحی شده، در چه کاربردهایی مناسب است و آیا با شرایط واقعی پروژه شما هم‌خوانی دارد یا نه. اگر این مفهوم را به‌درستی درک نکنید، ممکن است لوله‌ای انتخاب کنید که یا بیش از حد ضعیف باشد و در سیستم جواب ندهد، یا برعکس، بیش از نیاز پروژه قوی و گران باشد و هزینه اضافی روی دستتان بگذارد.نکته مهم اینجاست که PN فقط یک عدد ساده نیست؛ بلکه به موضوعاتی مثل فشار اسمی، ضخامت دیواره، نوع کاربرد، استاندارد تولید، دمای کارکرد و حتی طول عمر سیستم گره خورده است. به همین دلیل، آشنایی با مفهوم PN فقط برای مهندسان و کارشناسان تأسیسات اهمیت ندارد، بلکه برای خریداران، پیمانکاران، کشاورزان، مجریان سیستم‌های آبرسانی و حتی صاحبان پروژه‌های کوچک ساختمانی هم ضروری است.در این مقاله، به‌صورت کامل و کاربردی بررسی می‌کنیم که PN در لوله PVC چیست، چه تفاوتی بین کلاس‌های مختلف وجود دارد، تفاوت PN6 و PN10 و PN16 در چیست، چه ارتباطی بین PN و ضخامت لوله وجود دارد و هنگام انتخاب کلاس فشاری مناسب باید به چه نکاتی توجه کنید. اگر می‌خواهید انتخاب دقیق‌تر، ایمن‌تر و اقتصادی‌تری داشته باشید، ادامه این راهنما برای شما بسیار مفید خواهد بود.

کلاس فشاری یا PN در لوله های PVC چیست و چه چیزی را نشان می‌دهد؟

برای شروع، باید تعریف دقیقی از PN داشته باشیم. PN مخفف عبارت Pressure Nominal یا همان فشار اسمی است. این شاخص در بسیاری از لوله‌ها، اتصالات و تجهیزات مرتبط با انتقال سیالات استفاده می‌شود تا نشان دهد محصول موردنظر برای چه محدوده‌ای از فشار طراحی شده است.

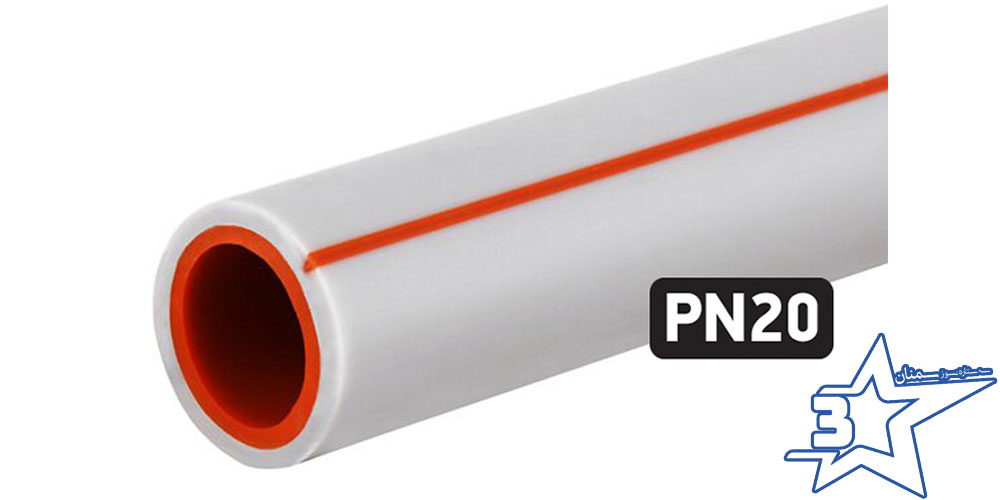

به زبان ساده، وقتی روی یک لوله PVC نوشته شده PN10، یعنی این لوله در شرایط استاندارد برای فشار اسمی 10 بار طبقه‌بندی شده است. اگر روی لوله PN16 درج شده باشد، یعنی فشار اسمی آن 16 بار است. بنابراین، PN یک راه سریع و استاندارد برای مقایسه و دسته‌بندی لوله‌ها از نظر تحمل فشار به شمار می‌رود.

اما درک این موضوع بسیار مهم است که PN همیشه معادل دقیق فشار کاری واقعی در همه شرایط نیست. شرایط آزمایشگاهی، استانداردهای تولید، دمای مرجع و کیفیت ساخت همگی بر نحوه تفسیر این عدد اثر می‌گذارند. به همین دلیل، نباید تنها با دیدن عدد PN تصور کرد که لوله در هر شرایطی می‌تواند همان مقدار فشار را بدون ریسک تحمل کند.

PN در لوله PVC مخفف چیست؟

همان‌طور که اشاره شد، PN مخفف Pressure Nominal است. در فارسی معمولاً آن را فشار اسمی یا کلاس فشاری می‌نامند. این شاخص برای استانداردسازی محصولات طراحی شده تا کاربران بتوانند بدون نیاز به ورود به تمام جزئیات مهندسی، یک درک اولیه و کاربردی از محدوده عملکرد لوله داشته باشند.

کلاس فشاری لوله PVC چه چیزی را مشخص می‌کند؟

کلاس فشاری لوله PVC معمولاً نشان می‌دهد:

لوله برای چه فشار اسمی طراحی شده است.
لوله در چه نوع کاربردهایی مناسب‌تر است.
ضخامت و ساختار لوله در چه سطحی قرار دارد.
این لوله در مقایسه با مدل‌های دیگر سبک‌تر، متوسط یا سنگین‌تر است.

چرا دانستن PN هنگام خرید اهمیت دارد؟

دلیل اهمیت PN فقط فنی نیست؛ بلکه کاملاً اقتصادی و اجرایی هم هست. اگر کلاس فشاری را نادیده بگیرید، با چند ریسک مهم روبه‌رو می‌شوید:

انتخاب لوله نامتناسب با فشار سیستم
افزایش احتمال نشتی یا ترکیدگی در سیستم لوله‌کشی
تحمیل هزینه اضافی بابت خرید لوله قوی‌تر از نیاز واقعی
کاهش عمر مفید کل شبکه آبرسانی یا فاضلاب
بروز مشکل در زمان بهره‌برداری یا تست فشار اولیه

برخلاف لوله‌های آبرسانی که با شاخص PN (فشار اسمی) طبقه‌بندی می‌شوند، لوله‌ خم سرد بر اساس میزان مقاومت در برابر فشار خارجی (لهیدگی) و استاندارد خمش طبقه‌بندی می‌شوند. استفاده از لوله‌هایی که با برچسب PN برای برق فروخته می‌شوند، از نظر فنی بی‌معنا و غیرمنطقی است

PN در لوله PVC چه ارتباطی با فشار کاری دارد؟

یکی از رایج‌ترین برداشت‌های اشتباه این است که برخی تصور می‌کنند عدد PN دقیقاً همان فشار کاری روزمره سیستم است. در حالی که در عمل، بین فشار اسمی و فشار کاری واقعی تفاوت وجود دارد.

فشار اسمی، یک معیار استاندارد برای طبقه‌بندی محصول است. اما فشار کاری واقعی به شرایط عملیاتی پروژه بستگی دارد؛ یعنی عواملی مثل دمای سیال، نوسانات فشار، ضربه قوچ، کیفیت نصب، شرایط محیطی و حتی عمر لوله می‌توانند عملکرد واقعی را تحت تأثیر قرار دهند.

تفاوت فشار اسمی با فشار کاری واقعی

فرض کنید یک لوله PVC دارای کلاس PN10 است. این به این معنا نیست که شما در هر شرایطی و بدون هیچ حاشیه ایمنی، باید آن را دقیقاً در فشار 10 بار به کار بگیرید. در دنیای واقعی، شرایط همیشه ایده‌آل نیست. افزایش دما، کیفیت پایین اجرا، اتصالات نامناسب و شوک‌های فشاری می‌توانند ظرفیت مؤثر لوله را تحت تأثیر قرار دهند. به همین دلیل، مهندسان معمولاً هنگام طراحی سیستم فقط به عدد PN اکتفا نمی‌کنند، بلکه ضریب اطمینان و شرایط عملکرد واقعی را هم در نظر می‌گیرند.

آیا PN بالاتر به معنی مقاومت بیشتر است؟

در اغلب موارد، بله. هرچه PN بالاتر باشد، لوله معمولاً برای فشار بیشتری طراحی شده و در نتیجه ساختار مقاوم‌تری دارد. این مقاومت بیشتر معمولاً با افزایش ضخامت دیواره و بهبود توان تحمل تنش همراه است. با این حال، PN بالاتر همیشه به معنی انتخاب بهتر نیست. اگر پروژه شما به فشار بالایی نیاز ندارد، خرید لوله با کلاس فشاری بسیار بالا فقط باعث افزایش وزن، سخت‌تر شدن اجرا و بالا رفتن هزینه خرید می‌شود.

چه عواملی روی تحمل فشار لوله PVC اثر می‌گذارند؟

عوامل محیطی و فیزیکی زیر تأثیر مستقیمی بر تحمل فشار لوله پی وی سی دارند:

دمای سیال و محیط: با افزایش دما، مقاومت بسیاری از مواد پلیمری کاهش پیدا می‌کند.
ضخامت دیواره: هرچه دیواره ضخیم‌تر باشد، معمولاً تحمل فشار بیشتر می‌شود.
کیفیت مواد اولیه: PVC باکیفیت و فرمولاسیون استاندارد عملکرد قابل اتکاتری دارد.
کیفیت تولید: یکنواختی ضخامت، رعایت استاندارد و کنترل کیفی کارخانه اهمیت زیادی دارد.
نوع نصب: نصب غیراستاندارد، مهاربندی ضعیف و اتصالات نامناسب می‌تواند عمر سیستم را کاهش دهد.

انواع کلاس فشاری یا PN در لوله های PVC

در بازار، لوله‌های PVC معمولاً با کلاس‌های فشاری مختلف عرضه می‌شوند. رایج‌ترین آن‌ها شامل PN6، PN10 و PN16 هستند.

لوله PVC PN6 چیست؟

PN6 به لوله‌ای اشاره دارد که برای فشار اسمی 6 بار طراحی شده است. این نوع لوله معمولاً در کاربردهای سبک‌تر و سیستم‌هایی با فشار پایین‌تر مورد استفاده قرار می‌گیرد. از نظر اقتصادی، PN6 گزینه‌ای مناسب برای پروژه‌هایی است که واقعاً به تحمل فشار بالا نیاز ندارند؛ مانند انتقال آب‌های سطحی یا فاضلاب‌های ثقلی بدون فشار.

لوله PVC PN10 چیست؟

PN10 یکی از رایج‌ترین کلاس‌های فشاری در بسیاری از پروژه‌های عمومی است. این لوله‌ها در مقایسه با PN6 مقاومت بالاتری دارند و برای طیف وسیع‌تری از کاربردهای آبرسانی، کشاورزی و ساختمانی مناسب هستند. در بسیاری از پروژه‌ها، PN10 نوعی تعادل میان قیمت، مقاومت و کارایی ایجاد می‌کند.

لوله PVC PN16 چیست؟

لوله‌های PN16 برای فشار اسمی بالاتری طراحی شده‌اند و دیواره ضخیم‌تری دارند. این محصولات برای کاربردهایی که فشار بالاتر، حساسیت بیشتر یا حاشیه ایمنی بالاتری نیاز است (مانند لوله‌کشی استخرها یا سیستم‌های انتقال آب پرفشار تحت پمپ)، مناسب‌تر هستند.

تفاوت PN6، PN10 و PN16 در لوله PVC چیست؟

تفاوت اصلی این سه کلاس فشاری در پارامترهای فنی، قیمت و عملکرد خلاصه می‌شود. برای درک بهتر این تفاوت‌ها، جدول زیر را بررسی کنید:

کلاس فشاری (PN)	تحمل فشار اسمی (بار)	ضخامت دیواره	کاربرد اصلی	هزینه و وزن
PN6	6 بار	نازک / سبک	فاضلاب ثقلی، عبور کابل، خطوط کم فشار	پایین‌ترین قیمت و وزن
PN10	10 بار	متوسط / نیمه قوی	آبرسانی ساختمان، توزیع آب کشاورزی	متوسط و مقرون‌به‌صرفه
PN16	16 بار	ضخیم / فشار قوی	خطوط انتقال پرفشار، تصفیه‌خانه، لوله‌کشی استخر	بالاترین قیمت و وزن

کلاس فشاری لوله PVC چه ارتباطی با ضخامت دیواره دارد؟

یکی از نکات مهم در درک مفهوم PN، شناخت رابطه آن با ضخامت دیواره است. در حالت کلی، برای آن‌که یک لوله بتواند فشار بیشتری را تحمل کند، باید ساختار مقاوم‌تری داشته باشد. یکی از روش‌های اصلی افزایش مقاومت، بیشتر کردن ضخامت دیواره لوله است.

آیا هرچه PN بالاتر باشد، ضخامت بیشتر است؟

بله، در سایزهای مشابه، لوله‌هایی با PN بالاتر دیواره ضخیم‌تری دارند. این تغییر ضخامت به دلیل رعایت نسبت استاندارد ابعادی (SDR) است تا تضمین شود لوله توانایی مقابله با تنش‌های ناشی از فشار داخلی را دارد.

تفاوت کلاس فشاری با اسکجول در لوله PVC

گاهی کاربران کلاس فشاری (PN) را با اسکجول لوله PVC اشتباه می‌گیرند. PN یک سیستم طبقه‌بندی بر اساس فشار اسمی (بر حسب بار) و طبق استانداردهای متریک (ISO) است، در حالی که Schedule (مانند اسکجول 40 و 80) یک سیستم طبقه‌بندی آمریکایی (ANSI/ASTM) بر اساس ضخامت مشخص دیواره است. هر دو مفهوم در نهایت به توان لوله در تحمل فشار اشاره دارند، اما روش محاسبه و استانداردهای متفاوتی دارند.

چگونه کلاس فشاری مناسب لوله PVC را انتخاب کنیم؟

برای انتخاب دقیق کلاس فشاری یا PN در لوله های PVC متناسب با پروژه خود، مراحل زیر را دنبال کنید:

1. تعیین حداکثر فشار کاری سیستم: ابتدا فشار پمپ یا حداکثر فشار جریان آب در سیستم را محاسبه کنید.
2. در نظر گرفتن نوسانات فشار (ضربه قوچ): در سیستم‌هایی که شیرآلات سریع‌بند دارند، فشار لحظه‌ای بسیار فراتر از فشار اسمی می‌رود.
3. بررسی دمای کاری: اگر دمای سیال بالاتر از ۲۳ درجه سانتی‌گراد است، باید ظرفیت لوله را برای کار در دمای بالا کاهش دهید.
4. مشورت با کارشناسان فنی: پیش از خرید نهایی، نقشه و مشخصات سیستم را با یک متخصص یا تأمین‌کننده مجرب تطبیق دهید.

استانداردهای مرتبط با کلاس فشاری یا PN در لوله های PVC

لوله‌های پی وی سی تحت استانداردهای ملی و بین‌المللی متعددی مانند EN 1452، ISO 1452 و استانداردهای ملی ایران تولید می‌شوند. این استانداردها ابعاد، ضخامت دیواره، تست‌های هیدروستاتیک و نحوه قرارگیری لوله در هر کلاس فشاری را به‌طور دقیق تعریف می‌کنند. هنگام خرید، حتماً نشان استاندارد درج شده روی بدنه لوله و تطابق آن با استانداردهای مرجع را بررسی کنید.

جمع بندی

به‌طور خلاصه، درک مفهوم کلاس فشاری یا PN در لوله های PVC نقشی حیاتی در پایداری، عملکرد ایمن و بهینه‌سازی هزینه‌های پروژه شما دارد. انتخاب اشتباه لوله (چه ضعیف‌تر و چه قوی‌تر از نیاز واقعی) پیامدهایی مثل هزینه‌های سرسام‌آور تعمیرات یا مخارج غیرضروری خرید را به دنبال دارد. با مقایسه دقیق تفاوت PN6، PN10 و PN16 و بررسی مشخصات سیستم خود، می‌توانید خرید مطمئن و اصولی را تجربه کنید.

اگر در انتخاب کلاس فشاری مناسب برای پروژه خود سوالی دارید یا تجربه خرید و استفاده از لوله‌های با کلاس‌های فشاری متفاوت را دارید، حتماً نظرات و دیدگاه‌های خود را در بخش پایین با ما به اشتراک بگذارید تا کارشناسان ما پاسخگوی شما باشند.

سوالات متداول درباره کلاس فشاری یا PN در لوله های PVC

PN در لوله PVC یعنی چه؟

PN مخفف Pressure Nominal یا همان فشار اسمی است و نشان می‌دهد لوله برای تحمل چه میزان فشاری (بر حسب بار) در دمای مرجع طراحی شده است.

تفاوت PN6 و PN10 و PN16 چیست؟

تفاوت اصلی در میزان تحمل فشار (به ترتیب ۶، ۱۰ و ۱۶ بار)، ضخامت دیواره، وزن و کاربرد آن‌هاست؛ لوله‌های PN16 ضخیم‌تر و مقاوم‌تر از PN10 و PN6 هستند.

آیا PN بالاتر همیشه بهتر است؟

خیر. خرید لوله با PN بالا برای سیستم‌های بدون فشار، تنها باعث هدررفت بودجه پروژه و سنگین شدن وزن سیستم لوله‌کشی می‌شود.

تفاوت PN و اسکجول در لوله PVC چیست؟

PN مشخص‌کننده کلاس فشاری بر اساس استانداردهای متریک (بار) است، در حالی که اسکجول (Schedule) ضخامت دیواره را بر اساس استانداردهای سیستم اینچی مشخص می‌کند.
