در دنیای امروز که سرعت توسعه تکنولوژی و ساخت و ساز به طرز چشمگیری افزایش یافته، نیاز به سیستم های برق کشی منظم، ایمن و کارآمد بیش از پیش احساس می شود. یکی از اجزای کلیدی در اجرای صحیح برق کشی ساختمانی و صنعتی، استفاده از تجهیزات مناسب برای مهار و هدایت کابل ها و لوله های برق است. در این میان، بست چنگکی لوله برق به عنوان یکی از پرکاربردترین و حیاتی ترین ابزارها شناخته می شود. این نوع بست با ساختاری ساده ولی کارآمد، نقش مهمی در ثابت نگه داشتن لوله ها روی سطوح مختلف و جلوگیری از آسیب های ناشی از حرکت یا فشار خارجی ایفا می کند. در این مقاله، به معرفی کامل بست چنگکی لوله برق، کاربردها، ویژگی ها، انواع آن و نکاتی درباره انتخاب محصول باکیفیت از برندهای معتبر خواهیم پرداخت.

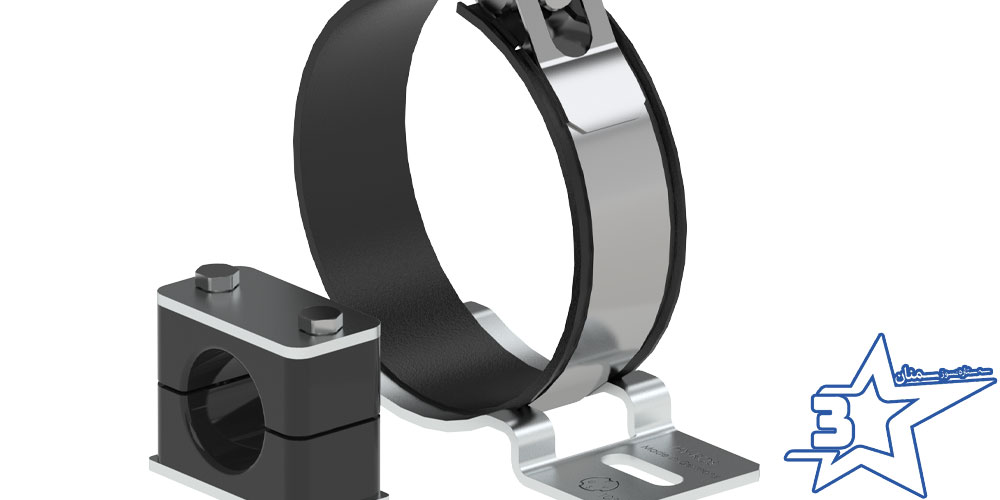

بست چنگکی لوله برق چیست؟
بست چنگکی لوله برق یک قطعه پلاستیکی یا فلزی است که برای نگهداری و مهار لوله های برق (اعم از لوله های PVC، فلزی یا خرطومی) روی دیوار، سقف یا سایر سطوح نصب می شود. طراحی خاص آن به شکل دو چنگک یا بازو در طرفین، باعث می شود که لوله به صورت محکم در جای خود قرار گیرد و امکان لغزش یا جابجایی نداشته باشد. این بست ها معمولاً با پیچ یا رول پلاک روی سطوح مختلف ثابت می شوند.
مزایای استفاده از بست چنگکی
استفاده از بست چنگکی در پروژه های برق کشی مزایای فراوانی دارد که از جمله مهم ترین آن ها می توان به موارد زیر اشاره کرد:
- سهولت نصب: این بست ها به راحتی با پیچ یا میخ نصب می شوند و نیازی به تجهیزات خاص یا مهارت پیچیده ندارند.
- صرفه جویی در زمان و هزینه: نصب سریع و بی دردسر باعث کاهش زمان اجرای پروژه می شود.
- استحکام بالا: طراحی چنگکی باعث نگهداری محکم لوله شده و از آسیب به سیستم برق کشی جلوگیری می کند.
- نظم در سیم کشی: با استفاده از بست چنگکی، لوله های برق با فاصله و الگوی مناسب کنار هم قرار می گیرند که به زیبایی و ایمنی پروژه کمک می کند.
- مقاومت در برابر شرایط محیطی: بست های باکیفیت، به ویژه آن هایی که توسط برندهایی نظیر سه ستاره نسوز سمنان تولید می شوند، در برابر حرارت، رطوبت و مواد شیمیایی مقاومند.

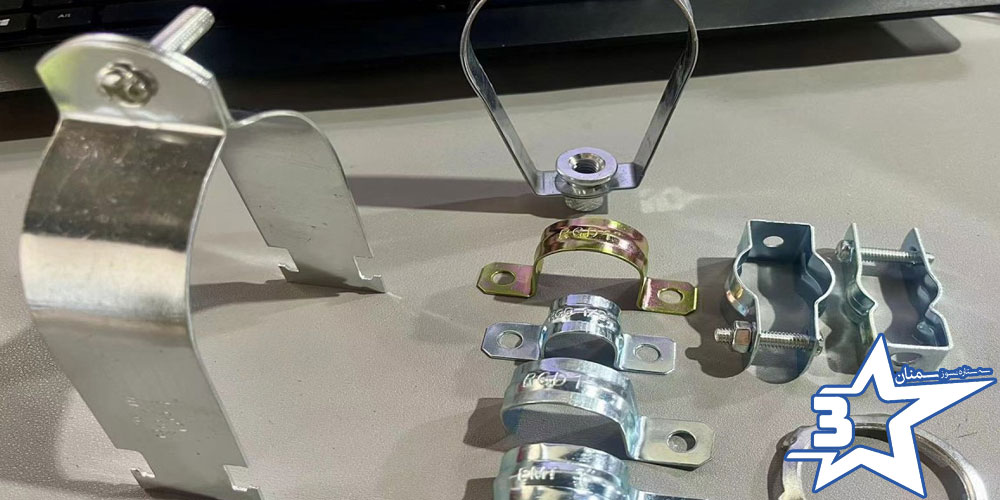

انواع بست چنگکی لوله برق
بست های چنگکی بر اساس متریال ساخت، اندازه، نوع طراحی و محل نصب به انواع مختلفی تقسیم می شوند:
- بست چنگکی پلاستیکی: پرکاربردترین نوع، که معمولاً از پلی اتیلن یا PVC ساخته می شود. سبک، مقاوم و مناسب برای محیط های داخلی.
- بست چنگکی فلزی: از فلزاتی مانند گالوانیزه یا استیل ساخته شده و برای مکان هایی با دمای بالا یا رطوبت زیاد به کار می رود.
- بست دوتایی یا دوبل: برای نگه داشتن دو لوله کنار هم طراحی شده و در پروژه هایی با فضای محدود بسیار مفید است.
- بست چنگکی نسوز: این نوع خاص با مقاومت بالا در برابر حرارت تولید می شود و در مراکز صنعتی، کارخانه ها و مکان های پرخطر استفاده می شود.
کاربردهای بست چنگکی
بست چنگکی لوله برق در انواع پروژه های ساختمانی و صنعتی کاربرد دارد:
-
- در ساختمان های مسکونی برای نگهداری لوله های برق داخل دیوار یا سقف کاذب

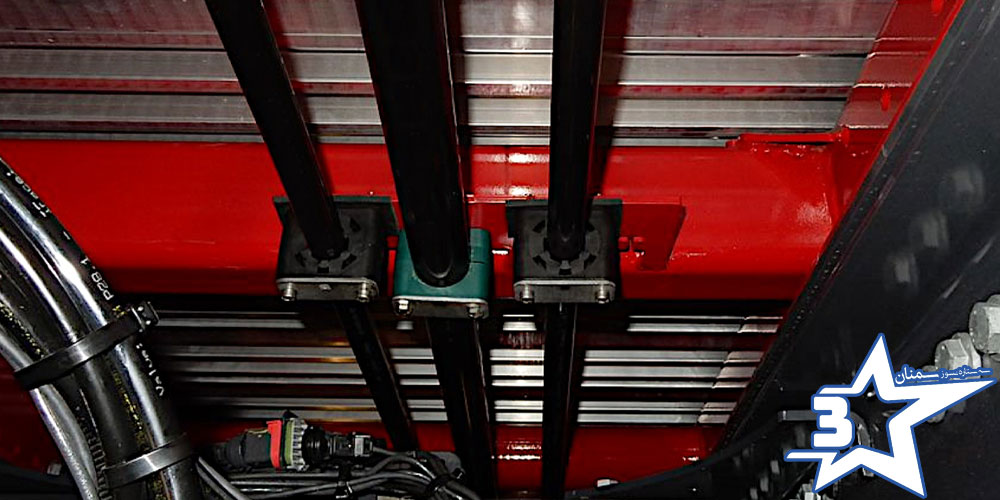

- در پروژه های صنعتی برای مهار لوله های برق روی دیوارهای فلزی یا سطوح بتنی
- در تابلوهای برق بزرگ برای نظم دهی به کابل ها
- در محیط های اداری یا تجاری که نصب روکار لوله برق انجام می شود
آیا بست چنگکی برای لوله PVC خم سرد مناسب است؟
بست چنگکی در برخی روش‌های اجرای روکار و تأسیساتی می‌تواند برای ثابت نگه‌داشتن لوله پی وی سی خم سرد نیز استفاده شود؛ به شرط آنکه سایز بست متناسب با قطر لوله انتخاب شود و فشار بست باعث تغییر شکل یا آسیب‌دیدگی بدنه لوله نشود. در اجرای توکار، معمولاً روش تثبیت لوله با توجه به محل اجرا و شرایط پروژه انتخاب می‌شود.
چرا انتخاب برند مهم است؟
انتخاب برند مناسب برای تجهیزات برقی یکی از عوامل مهم در کیفیت نهایی پروژه است. برندهایی که سابقه، استانداردهای تولیدی بالا و گواهی های لازم را دارند، معمولاً محصولاتی بادوام تر و مطمئن تر ارائه می کنند. شرکت سه ستاره نسوز سمنان یکی از تولیدکنندگان پیشرو در صنعت تجهیزات برقی است که محصولات خود را با استفاده از مواد اولیه درجه یک و فناوری روز دنیا تولید می کند. این شرکت با تمرکز بر کیفیت، ایمنی و تنوع محصول، توانسته اعتماد بسیاری از پیمانکاران، برق کاران و مهندسان را جلب کند.
برخی از ویژگی های بست چنگکی تولیدی سه ستاره نسوز سمنان عبارتند از:
-
-
- استفاده از پلیمرهای مقاوم در برابر حرارت و فشار
- طراحی دقیق و استاندارد مطابق با نیاز پروژه های ایرانی
- مقاومت بالا در برابر شکنندگی و نور خورشید
- بسته بندی مناسب برای مصرف آسان در پروژه های بزرگ
-
با خرید محصولات برند سه ستاره نسوز سمنان، نه تنها از کیفیت بالا برخوردار می شوید، بلکه از پشتیبانی و خدمات پس از فروش نیز بهره مند می شوید.
نکات مهم هنگام خرید بست چنگکی
در هنگام انتخاب و خرید بست چنگکی برای لوله برق، توجه به نکات زیر ضروری است:
-
-
- تناسب با قطر لوله: هر بست برای سایز مشخصی از لوله طراحی شده است؛ پس باید اندازه مناسب را انتخاب کنید.
- جنس و کیفیت ساخت: بست های ارزان قیمت ممکن است شکننده باشند یا به مرور زمان تغییر شکل دهند.
- شرایط محیطی نصب: برای محیط های صنعتی، از بست های فلزی یا نسوز استفاده کنید.
- اعتبار برند: همان طور که اشاره شد، برخی برندها تضمین کننده کیفیت و دوام هستند.
-
تفاوت بست چنگکی و بست چنگالی لوله برق چیست؟
هنگام خرید تجهیزات نصب لوله برق، ممکن است با دو اصطلاح بست چنگکی و بست چنگالی روبه‌رو شوید. این نام‌ها در بازار گاهی به‌جای یکدیگر استفاده می‌شوند و معمولاً به بست‌هایی اشاره دارند که با بازوهای فلزی، لوله را روی ریل نگه می‌دارند.بست چنگالی ریلی معمولاً از بدنه فلزی خم‌کاری‌شده و مکانیزم اتصال تشکیل شده است. این بست روی ریل سازگار قرار می‌گیرد و پس از تنظیم موقعیت، لوله را مهار می‌کند. نحوه سفت‌شدن بست ممکن است با پیچ، مهره یا مکانیزم قفل مخصوص همان مدل انجام شود.
در مقابل، کلیپس‌های پلاستیکی لوله برق معمولاً مستقیماً روی دیوار یا سقف نصب می‌شوند و همیشه به ریل نیاز ندارند. این محصولات ممکن است از نظر ظاهری عملکرد مشابهی داشته باشند، اما ظرفیت نگهداری، جنس و روش نصب آن‌ها متفاوت است.بنابراین هنگام سفارش بست چنگکی لوله برق، تنها به نام محصول اکتفا نکنید. تصویر، نقشه فنی، قطر قابل‌پشتیبانی و نوع اتصال را بررسی کنید تا بست خریداری‌شده با تجهیزات پروژه سازگار باشد.
جدول سایزبندی بست چنگکی لوله برق
یکی از مهم‌ترین عوامل در انتخاب بست چنگکی، تناسب اندازه بست با قطر خارجی لوله است. اگر بست کوچک‌تر از اندازه موردنیاز باشد، ممکن است هنگام نصب فشار زیادی به بدنه لوله وارد کند. در مقابل، بست بیش از حد بزرگ نیز احتمال حرکت یا لغزش لوله را افزایش می‌دهد.
بست‌های چنگالی فلزی در بازار معمولاً با بازه‌های اندازه مشخص عرضه می‌شوند. برای مثال، بازه‌های زیر در برخی محصولات موجود هستند:
| بازه سایز بست | نمونه قطر خارجی لوله قابل بررسی |
|---|---|
| ۱۲ تا ۱۶ میلی‌متر | ۱۶ میلی‌متر |
| ۱۶ تا ۲۰ میلی‌متر | ۲۰ میلی‌متر |
| ۱۸ تا ۲۵ میلی‌متر | ۲۵ میلی‌متر |
| ۲۴ تا ۲۸ میلی‌متر | ۲۸ میلی‌متر |
| ۲۸ تا ۳۲ میلی‌متر | ۳۲ میلی‌متر |
| ۳۲ تا ۳۶ میلی‌متر | ۳۶ میلی‌متر |
این جدول نمونه‌ای از بازه‌های رایج بازار است و جایگزین جدول ابعادی سازنده محصول نیست. ظرفیت تنظیم و نحوه قرارگیری لوله ممکن است بین مدل‌ها متفاوت باشد.
چگونه سایز مناسب بست چنگکی را انتخاب کنیم؟
ابتدا قطر خارجی واقعی لوله برق را با ابزار اندازه‌گیری مناسب مشخص کنید. در برخی سیستم‌ها، اندازه اسمی لوله با قطر خارجی آن تفاوت دارد؛ بنابراین انتخاب بست صرفاً براساس نام سایز لوله همیشه کافی نیست.
سپس قطر اندازه‌گیری‌شده را با محدوده قابل‌پشتیبانی بست تطبیق دهید. جنس لوله نیز اهمیت دارد؛ زیرا لوله فلزی و لوله PVC ممکن است نسبت به فشار بست واکنش متفاوتی نشان دهند.در نهایت، سازگاری بست با ریل، ضخامت بدنه و شرایط محیطی را بررسی کنید. برای سفارش‌های عمده، بهتر است پیش از خرید نهایی، یک نمونه بست با لوله و ریل موردنظر آزمایش شود.
روش نصب بست چنگکی لوله برق روی ریل
در بسیاری از پروژه‌های برق‌کشی روکار، بست‌های چنگکی فلزی همراه با ریل‌های مخصوص یا سی‌چنل استفاده می‌شوند. این روش امکان اجرای مسیرهای منظم و موازی را فراهم می‌کند و دسترسی به لوله‌ها را برای بازدید و تعمیر ساده‌تر می‌سازد.
مرحله اول: جانمایی مسیر لوله‌ها
قبل از نصب، مسیر عبور لوله‌ها روی دیوار یا سقف مشخص می‌شود. محل عبور باید با نقشه تأسیسات و سایر تجهیزات ساختمانی هماهنگ باشد.در این مرحله لازم است فاصله لوله‌ها، فضای موردنیاز اتصالات و امکان دسترسی برای نگهداری نیز بررسی شود. جانمایی نامناسب می‌تواند در آینده، تعویض یا اضافه‌کردن مسیرهای جدید را دشوار کند.
مرحله دوم: نصب ریل بست چنگکی
ریل متناسب با سیستم نگهدارنده انتخاب و روی سازه نصب می‌شود. نوع پیچ، انکر یا اتصال موردنیاز به جنس بستر، وزن مجموعه و شرایط پروژه بستگی دارد.ریل باید به‌درستی تراز شود و اتصالات آن ظرفیت لازم برای تحمل بار را داشته باشند. در پروژه‌های صنعتی، بررسی مشخصات سازه نگهدارنده و بارهای احتمالی اهمیت بیشتری دارد.
مرحله سوم: قرار دادن لوله و بستن بست
پس از نصب ریل، بست سازگار در موقعیت موردنظر قرار می‌گیرد و لوله داخل آن مهار می‌شود.در مدل‌های پیچ‌دار، اتصال باید مطابق دستورالعمل سازنده محکم شود. سفت‌کردن بیش از حد می‌تواند باعث تغییر شکل لوله، آسیب به پوشش آن یا خرابی بست شود.در پایان، موقعیت لوله‌ها، استحکام اتصالات و نبود لبه‌های تیز یا نقاط فشار غیرعادی بررسی می‌شود. اجرای سیستم در مجاورت تجهیزات برقی نیز باید توسط فرد دارای صلاحیت و پس از ایمن‌سازی مدار انجام شود.
فاصله استاندارد بست‌های چنگکی چقدر باید باشد؟
یکی از پرسش‌های مهم هنگام اجرای لوله‌کشی برق، فاصله مناسب میان بست‌هاست. این فاصله در جلوگیری از افتادگی لوله و واردشدن تنش اضافی به اتصالات نقش دارد.بااین‌حال، نمی‌توان یک فاصله ثابت را برای تمام لوله‌های برق پیشنهاد کرد. قطر و جنس لوله، وزن سیم و کابل‌های داخل آن، دمای محیط، نحوه نصب افقی یا عمودی و شرایط سازه نگهدارنده بر فاصله ساپورت‌ها تأثیر دارند.برای مثال، لوله‌های PVC در برابر تغییرات دما دچار انبساط و انقباض می‌شوند. بنابراین سیستم نگهدارنده باید علاوه بر تحمل وزن لوله، با حرکت حرارتی مجاز آن نیز سازگار باشد.در دستورالعمل نصب لوله‌های PVC سخت شرکت Westlake، بر انتخاب فاصله ساپورت متناسب با اندازه لوله و نصب بست به شکلی که حرکت طولی لازم را محدود نکند تأکید شده است.در پروژه‌های ساختمانی ایران، فاصله نهایی باید براساس نقشه مصوب، الزامات مقررات ملی ساختمان و دستورالعمل سازنده لوله و بست تعیین شود.
بست چنگکی گالوانیزه بهتر است یا بست استیل؟
جنس و پوشش بست نقش مهمی در دوام آن دارند. انتخاب محصول مناسب باید با توجه به رطوبت، احتمال خوردگی و نوع فضای نصب انجام شود.
بست چنگکی گالوانیزه
بست چنگکی گالوانیزه از گزینه‌های رایج برای نگهداری لوله‌های برق است. پوشش روی بر سطح فولاد، مقاومت آن را در برابر زنگ‌زدگی افزایش می‌دهد.این بست‌ها ممکن است با ورق پیش‌گالوانیزه، آبکاری یا پوشش گالوانیزه گرم تولید شوند. ضخامت و کیفیت پوشش در محصولات مختلف یکسان نیست و باید براساس شرایط محل نصب بررسی شود.
بست چنگکی استیل
در محیط‌هایی که احتمال خوردگی بیشتر است، استفاده از بست استنلس استیل مناسب می‌تواند مطرح باشد. برای مثال، در برخی محیط‌های صنعتی یا مناطق دارای رطوبت و عوامل خورنده، انتخاب گرید صحیح استیل اهمیت دارد.البته تمام گریدهای استیل عملکرد یکسانی ندارند و نوع محیط باید در انتخاب آن در نظر گرفته شود.
بست چنگکی عایق‌دار
بعضی بست‌های فلزی دارای لایه محافظ یا عایق در سطح تماس با لوله هستند. این لایه می‌تواند به کاهش تماس مستقیم فلز با لوله و جلوگیری از بعضی آسیب‌های مکانیکی کمک کند.وجود لایه عایق به‌تنهایی به معنای تأمین تمام الزامات عایق‌کاری الکتریکی نیست. همچنین برای سیستم‌هایی که به پیوستگی الکتریکی یا اتصال زمین نیاز دارند، نباید صرفاً به بست نگهدارنده اتکا کرد.
آیا بست چنگکی برای لوله برق PVC و خم سرد مناسب است؟
در برخی روش‌های نصب روکار، استفاده از بست چنگکی سازگار برای نگهداری لوله‌های PVC و U-PVC امکان‌پذیر است. بااین‌حال، نوع بست و میزان فشار واردشده به لوله باید با ویژگی‌های فنی آن هماهنگ باشد.در لوله‌های پلیمری، فشار موضعی بیش از حد ممکن است باعث تغییر شکل بدنه شود. به همین دلیل، انتخاب بست با سطح تماس مناسب و رعایت دستورالعمل نصب اهمیت زیادی دارد.برای مثال، هنگام استفاده از لوله برق U-PVC، ابتدا باید قطر خارجی و شرایط اجرای روکار بررسی شود. سپس بست مناسب براساس مشخصات فنی لوله و سیستم نگهدارنده انتخاب گردد.در مورد لوله پی وی سی خم سرد، ویژگی خم‌پذیری لوله به‌تنهایی تعیین‌کننده نوع بست نیست. مهم‌ترین موضوع، سازگاری بست با قطر، سختی بدنه، شرایط دمایی و روش اجرای مسیر است.همچنین باید توجه داشت که بست چنگکی برای تثبیت لوله طراحی شده است و جایگزین اتصالات مخصوص، روش صحیح خم‌کاری یا سایر الزامات نصب سیستم لوله‌کشی برق نمی‌شود.
اشتباهات رایج هنگام انتخاب و نصب بست چنگکی
بعضی مشکلات نصب، ناشی از کیفیت پایین محصول نیستند؛ بلکه به انتخاب نامناسب یا اجرای غیراصولی مربوط می‌شوند.
- انتخاب بست براساس سایز اسمی: ممکن است قطر واقعی لوله با اندازه قابل‌پشتیبانی بست مطابقت نداشته باشد.
- استفاده از بست نامناسب برای محیط مرطوب: انتخاب پوشش ضعیف در محیط خورنده می‌تواند عمر اتصال را کاهش دهد.
- سفت‌کردن بیش از حد پیچ: فشار اضافی ممکن است به لوله یا پوشش آن آسیب بزند.
- استفاده از ریل ناسازگار: همه بست‌ها روی تمام پروفیل‌ها به‌درستی قفل نمی‌شوند.
- تعیین فاصله بست‌ها بدون محاسبه: فاصله زیاد می‌تواند موجب افتادگی لوله شود و تثبیت نامناسب نیز حرکت حرارتی را مختل کند.
- استفاده از بست معمولی برای کابل یا خرطومی حساس: بعضی مدل‌ها به سطح محافظ یا زین مخصوص نیاز دارند.
پیش از نصب انبوه، بررسی یک نمونه واقعی از ترکیب لوله، بست و ریل می‌تواند بسیاری از مشکلات اجرایی را آشکار کند.
چه عواملی بر قیمت بست چنگکی لوله برق تأثیر دارند؟
قیمت بست چنگکی به عوامل مختلفی وابسته است و نمی‌توان برای تمام سایزها و مدل‌ها مبلغ یکسانی در نظر گرفت.اولین عامل، اندازه بست و مقدار فلز مصرف‌شده در ساخت آن است. معمولاً تغییر ابعاد و ضخامت ورق بر هزینه تولید تأثیر می‌گذارد.نوع پوشش نیز اهمیت دارد. بست‌های دارای پوشش‌های مختلف یا ساخته‌شده از استنلس استیل ممکن است قیمت متفاوتی داشته باشند.وجود لایه عایق، کیفیت پیچ و مهره، نوع مکانیزم اتصال و سازگاری با ریل‌های خاص نیز می‌تواند هزینه نهایی را تغییر دهد.هنگام مقایسه قیمت، بهتر است مشخصات فنی، تعداد موردنیاز و هزینه ریل و اتصالات جانبی نیز بررسی شود.برای خرید پروژه‌ای، دریافت مشخصات کامل محصول و نمونه قابل‌آزمایش معمولاً انتخاب مطمئن‌تری نسبت به تصمیم‌گیری صرفاً براساس پایین‌ترین قیمت است.
سخن پایانی
بست چنگکی لوله برق، با وجود سادگی ظاهری، نقشی بسیار مهم در کیفیت و ایمنی سیستم های برق کشی ایفا می کند. انتخاب نوع مناسب بست، همراه با دقت در جنس و برند سازنده، می تواند در طول عمر و عملکرد صحیح پروژه تأثیر بسزایی داشته باشد. برندهایی نظیر سه ستاره نسوز سمنان با تولید محصولات باکیفیت و مطابق با استانداردهای روز، انتخابی هوشمندانه برای فعالان حوزه برق و تأسیسات به شمار می روند. با استفاده از بست های مطمئن و استاندارد، می توان گامی مؤثر در مسیر اجرای پروژه ای ایمن، مرتب و بادوام برداشت.
سؤالات متداول درباره بست چنگکی لوله برق
بست چنگکی لوله برق برای چه سایزهایی تولید می‌شود؟
بست‌های چنگکی در بازه‌های متنوع تولید می‌شوند و محدوده ابعاد آن‌ها به مدل و سازنده بستگی دارد. سایزهایی مانند ۱۶ تا ۲۰، ۱۸ تا ۲۵ و ۲۸ تا ۳۲ میلی‌متر در بازار رایج هستند. انتخاب نهایی باید براساس قطر خارجی واقعی لوله انجام شود.
آیا بست چنگکی بدون ریل قابل نصب است؟
بست‌های چنگالی مخصوص ریل معمولاً به پروفیل سازگار نیاز دارند. اگر امکان نصب ریل وجود ندارد، باید از مدل دیگری که برای اتصال مستقیم طراحی شده استفاده شود. روش نصب بست باید مطابق مشخصات سازنده باشد.
آیا بست چنگکی برای فضای باز مناسب است؟
بعضی مدل‌های دارای پوشش مقاوم یا ساخته‌شده از استیل مناسب می‌توانند برای فضای باز استفاده شوند. انتخاب محصول به شرایط رطوبت، خوردگی، دما و مشخصات فنی بست بستگی دارد.
آیا می‌توان برای کابل برق از بست چنگکی استفاده کرد؟
بعضی بست‌ها برای نگهداری کابل طراحی شده‌اند، اما همه مدل‌های بست لوله برای کابل مناسب نیستند. استفاده از سطح محافظ و رعایت مشخصات کابل اهمیت دارد تا فشار موضعی باعث آسیب به روکش آن نشود.
بهترین جنس بست چنگکی برای لوله برق چیست؟
برای بسیاری از کاربردهای معمول ساختمانی، بست فولادی با پوشش مناسب قابل استفاده است. در محیط‌های خورنده ممکن است استنلس استیل با گرید متناسب انتخاب بهتری باشد. تصمیم نهایی باید با توجه به محیط نصب و بار موردنیاز گرفته شود.
